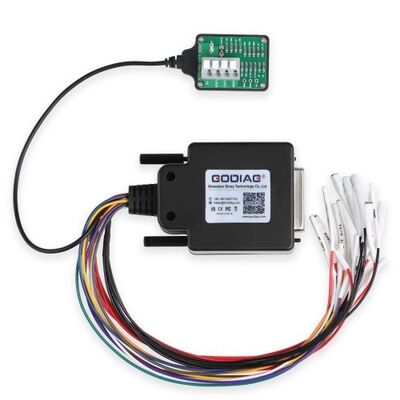

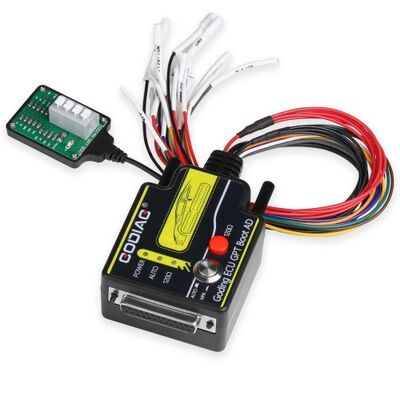

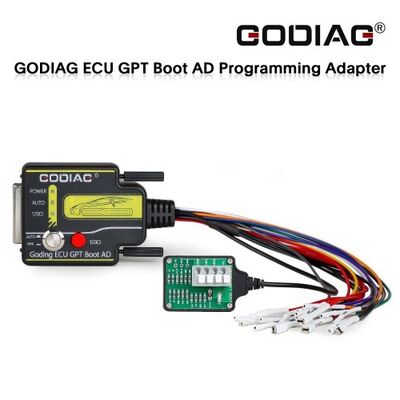

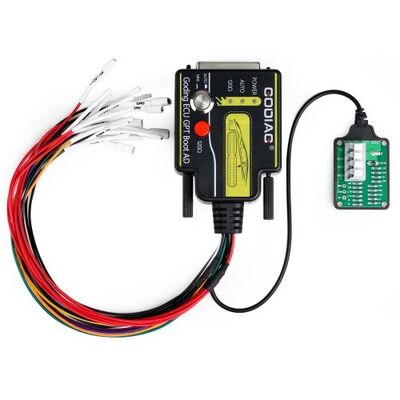

एमपीपीएस/केस वी2/विंडेंट/एफजीटेक/बायशूट डिसप्रोग बेंच कार्य के लिए नवीनतम ब्रेकआउट ट्राइकोर केबल GODIAG फुल प्रोटोकॉल OBD2 जंपर केबल

उत्पाद का वर्णन

GODIAG फुल प्रोटोकॉल OBD2 जंपर का उपयोग एमपीपीएस, एफजीटीईसीएच, केएसएसवी2, बीएसएचयूटी, डिस्पोग के माध्यम से ईसीयू को ईसीयू प्रोग्रामिंग से जोड़ने के लिए किया जाता है

GODIAG पूर्ण प्रोटोकॉल OBD2 जंपर फ़ंक्शनः

1डीसी बिजली की आपूर्ति का समर्थन करता है
2. समर्थन सुरक्षा सुरक्षा केले के सिर सुपर प्रोग्रामिंग समर्पित कनेक्शन पोर्ट बिजली की आपूर्ति.
3स्वतंत्र जीएनडी4, जीएनडी5 [विशेष ईसीयू प्रोग्रामिंग की आवश्यकताओं को पूरा करें]
4. बूट GND4 क्लिप के साथ, MPPS, FGTECH, KESSV2 जैसे प्रोग्रामिंग उपकरण के साथ संगत।
5. GND4 GND5 शॉर्ट सर्किट स्विच के साथ [कुछ ECU को प्रोग्रामिंग के दौरान शॉर्ट सर्किट मोड में स्विच करने की आवश्यकता होती है]

नोटः सामान्यतः GND4-5 के स्विच को हल्का बनाने के लिए दबाया जाता है। जब कुछ ECU को स्वतंत्र रूप से GND4 और GND5 से कनेक्ट करने की आवश्यकता होती है, तो स्विच को छोड़ दें।

6. इग्निशन एनालॉग स्विच के साथ [एक बड़े और दो छोटे समर्पित इग्निशन केबलों से लैस]
7. मानक obd2 पूर्ण प्रोटोकॉल कनेक्शन [डबल के लाइन, डबल सीएएन लाइन], 3 बड़े और 2 छोटे पावर प्लग, 4 बड़े जीएनडी, 4 छोटे जीएनडी का समर्थन करें।
8. CAN प्रोटोकॉल संचार प्रतिरोध से सुसज्जित।

समर्पित प्रोग्रामिंग पावर कनेक्टर का कनेक्शन आरेख।

FGTECH प्रोग्रामिंग कनेक्शन आरेख

एमपीपीएस ईसीयू कनेक्शन आरेख

KESS V2 ECU कनेक्शन आरेख

एनालॉग इग्निशन स्विच क्या है?

ING इग्निशन स्विच दबाए जाने के बाद, ING12V के साथ चिह्नित लाइन में 12v होगा, जो कि एनालॉग इग्निशन स्विच है। क्योंकि जब कुछ उपकरण कुछ ECUs पढ़ते हैं,डिवाइस को इग्निशन स्विच चालू या बंद करने के लिए प्रेरित करेगा.

केबल सेट की सामग्रीः

7 पिन Knorr, Wabco ट्रेलर एडाप्टर केबल X 1
12 पिन MAN एडाप्टर केबल X 1
37 पिन MAN एडाप्टर केबल X 1
IVECO-30P एडाप्टर केबल X 1
SCANIA -16P एडाप्टर केबल X 1
BENZ-14P एडाप्टर केबल X 1
रेनॉल्ट-12पी एडाप्टर केबल X 1
VO-LVO-8P एडाप्टर केबल X 1

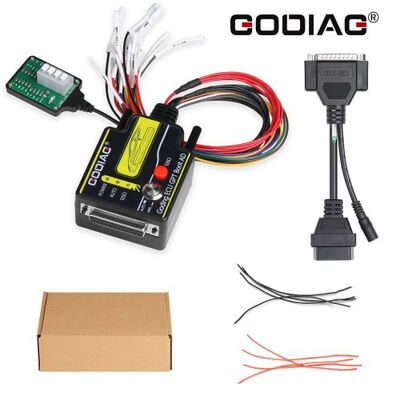

पैकेज में शामिल हैंः

1 सेट x GODIAG पूर्ण प्रोटोकॉल OBD2 जंपर
