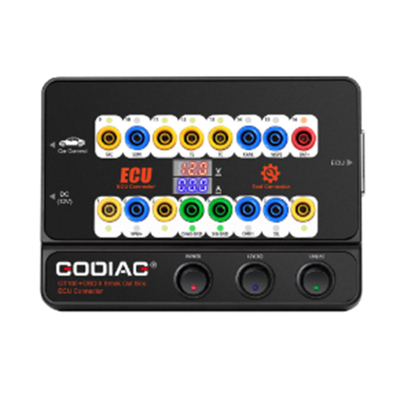

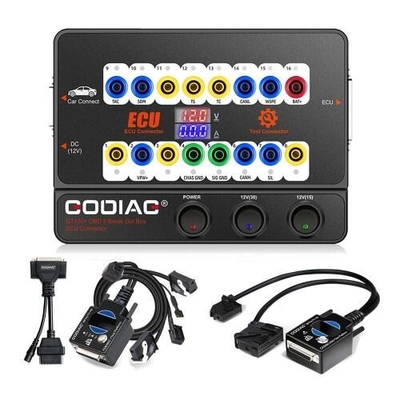

बीएमडब्ल्यू सीएएस4 सीएएस4+ और एफईएम/बीडीसी परीक्षण प्लेटफॉर्म के साथ GODIAG GT100 प्रो GT100+ ब्रेकआउट बॉक्स

उत्पाद का वर्णन

• 1 वर्ष की वारंटी।
• KESS V2 और Ktag के साथ प्रयोग किया जाता है

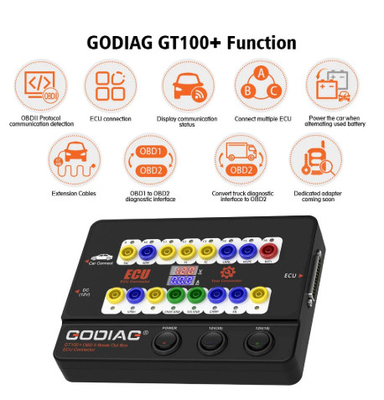

• ईसीयू कनेक्शन + ओबीडीआईआई प्रोटोकॉल डिटेक्टर + इलेक्ट्रॉनिक करंट डिस्प्ले
• केबल एक वैकल्पिक समर्पित एडाप्टर के साथ बढ़ाया जा सकता है
• लांच, AUTEL, फॉक्सवेल, XHORSE, VXDIAG आदि से उपकरणों के साथ संगत
• OBD1 डायग्नोस्टिक इंटरफ़ेस को मानक OBD2 डायग्नोस्टिक इंटरफ़ेस में परिवर्तित करें
• का उपयोग बीएमडब्ल्यू-सीएएस4 एडाप्टर परीक्षण मंच के साथ किया जाता है यह पता लगाने के लिए कि क्या सीएएस4 कुंजी प्रोग्रामिंग पूरी तरह से काम करती है या नहीं

GT100+ प्रो बनाम GT100

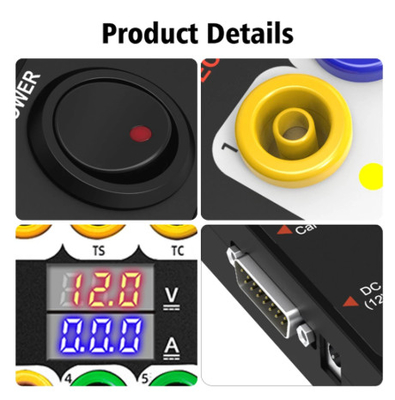

1. जीटी100+ इलेक्ट्रॉनिक करंट डिस्प्ले जोड़ता है।
2. GT100+ ने CANBUS प्रोटोकॉल संचार जोड़ा
3. सभी कुंजी खो जाने पर उपकरण/इमोबिलिज़र रीसेट करें

1.GT100+ इलेक्ट्रॉनिक करंट डिस्प्ले जोड़ता है।

बेंच पर बैनन कनेक्टर या डीबी25 समर्पित ईसीयू एडाप्टर का उपयोग करके ईसीयू मॉड्यूल को कनेक्ट करें, Godiag GT100+ इलेक्ट्रॉनिक करंट प्रदर्शित करेगा।

इलेक्ट्रॉनिक वर्तमान मान प्रदर्शित करने का लाभः

उपयोगकर्ता ईसीयू की वर्तमान स्थिति को सहज रूप से देख सकता है। कोई वर्तमान प्रदर्शन नहीं है या वास्तविक प्रदर्शित करंट इंजीनियर के अपेक्षित करंट से असंगत है,तो आप तुरंत जाँच कर सकते हैं कि क्या वायरिंग गलत है, यदि वायरिंग सही है, तो वह यह निर्णय ले सकता है कि ईसीयू टूट सकता है, इसलिए नैदानिक संचार करने की आवश्यकता नहीं है और सीधे ईसीयू की मरम्मत कर सकता है।

यदि यह बहुत अधिक धारा दिखाता है, तो आप यह भी निर्धारित कर सकते हैं कि क्या केबल गलत तरीके से जुड़ा हुआ है या ईसीयू टूटा हुआ है।

2. GT100+ CANBUS प्रोटोकॉल संचार जोड़ता है

GT100+ पिन 1, 9, 3, 11 12, 13, 8 [मशीन पर पीले केले के कनेक्टर के अनुरूप], ये गैर-मानक obd2 प्रोटोकॉल इंटरफ़ेस CAN BUS या K-Line संचार प्रोटोकॉल प्रदर्शित कर सकते हैं।GT100 केवल K-Line Pwm Vpw+ KWP 2000 प्रोटोकॉल प्रदर्शित कर सकता है.GT100+ CANBUS K-Line Pwm Vpw+ KWP 2000 प्रोटोकॉल संचार प्रदर्शित करेगा।

3. सभी कुंजियों खो दिया जब उपकरण / immobiliser रीसेट करें

जब आप सभी कुंजी खो के साथ वीडब्ल्यू, पोर्श, मित्सुबिशी और अन्य कारों के लिए कुंजी प्रोग्राम करना चाहते हैं, या टोयोटा ECU प्रोग्राम करने के लिए,आप डैशबोर्ड (रीसेट उपकरण) सक्रिय करने के लिए या पहले immobiliser मॉड्यूल जगाने की जरूरत है. फिर आप GT100 GT100+ का उपयोग करके सीधे संचालित कर सकते हैं.

a.पोर्श और वीएजी 4 वीं पीढ़ी / 5 वीं पीढ़ी की चाबियों के लिए (उदाहरण के लिए नई ए 6 एल ट्यूअरेग ए 4 क्यू 5 ए 7), कृपया डैशबोर्ड को रोशन करने के लिए GT100 + से शॉर्ट सर्किट केले के कनेक्टर पिन 16 ′′-पिन 1 का उपयोग करें,उसके बाद डेटा संग्रह के लिए GT100+ के महिला एडाप्टर से कनेक्ट करने के लिए कुंजी प्रोग्रामिंग उपकरण का उपयोग करेंकुछ वाहनों के डैशबोर्ड पर रोशनी नहीं होगी, लेकिन डेटा भी एकत्र किया जा सकता है, उदाहरण के लिएः A6L Q7.

b.टोयोटा के इंजन ईसीयू को बदलने के लिए या किसी कुंजी प्रोग्रामर का उपयोग करने के लिए टोयोटा को प्रोग्राम करने के लिए जब सभी कुंजी खो जाती हैं तो इसे शॉर्ट सर्किट की आवश्यकता होती है PIN13-PIN4

c.सभी कुंजी खो जाने के साथ मित्सुबिशी कुंजी को प्रोग्राम करने के लिए या सभी दूरस्थ कुंजी खो जाने पर ओबीडीआईआई सेट करने के लिए, कृपया शॉर्ट सर्किट PIN1-PIN4 करें।

अन्य प्रदर्शन के लिए जो Godiag GT100+ ECU Bench कनेक्टर कर सकता है, वह Godiag GT100 के समान है।

बीएमडब्ल्यू एफईएम/बीडीसी प्रोग्रामिंग के लिए GODIAG टेस्ट प्लेटफॉर्म

गोडियाग एफईएम/बीडीसी प्रोग्रामिंग परीक्षण मंच बीएमडब्ल्यू तालाबंदी, रखरखाव इंजीनियरों और एफईएम/बीडीसी प्रोग्रामिंग इंजीनियरों के लिए विकसित एक समर्पित उपकरण है।



गोडियाग एफईएम/बीडीसी प्रोग्रामिंग परीक्षण प्लेटफॉर्म 5 प्रमुख विशेषताएंः

1. FEM/BDC इमोबिलिज़र प्रणाली के लिए तालाबंदियों को आसान और सुविधाजनक कनेक्शन प्रदान करें।
2. प्रोग्राम किए गए FEM / BDC और कुंजी के लिए सिंक्रनाइज़ेशन परीक्षण करें
3. एफईएम/बीडीसी को पेशेवर रूप से रीसायकल करने वाले इंजीनियरों के लिए एक परीक्षण वातावरण प्रदान करना।
4. ऑटोमोबाइल रखरखाव इंजीनियरों की मदद करें यह जांचने के लिए कि क्या FEM/BDC और कुंजी सही ढंग से सिंक्रनाइज़ हैं.
5. पेशेवर इंजीनियरों को FEM BDC मॉड्यूल और साधनों को जोड़ने के लिए प्रदान करें।



1. गोडियाग जीटी100 और एक्सहॉर्स वीवीडी 2 / बीएमडब्ल्यू वीवीडी बीएम टूल / ऑटेल आईएम608 आदि के साथ मिलकर काम करके, गोडियाग एफईएम / बीडीसी परीक्षण मंच नई कुंजी प्रोग्राम कर सकता है, नई कुंजी जोड़ सकता है और एफईएम / बीडीसी ईसीयू मॉड्यूल को बदल सकता है।



2इस परीक्षण मंच को FEM/BDC मॉड्यूल से जोड़ने की अनुमति दी जाती है ताकि यह परीक्षण किया जा सके कि क्या यह संवाद कर सकता है या कोई खराबी है।



3. पूर्व प्रसंस्करण के बाद डेटा को पढ़ने और बैकअप करने के लिए उपयोग किया जाता है, FEM / BDC इमोबिलिज़र मॉड्यूल को बदलने के लिए उपयोग किया जाता है

4. FEM/BDC मॉड्यूल को कार में वापस स्थापित करने से पहले, इसका उपयोग यह परीक्षण करने के लिए किया जा सकता है कि प्रोग्राम की कुंजी FEM/BDC के साथ सिंक्रनाइज़ होती है या नहीं।

5गोदियाग एफईएम/बीडीसी परीक्षण प्लेटफॉर्म उन इंजीनियरों के लिए व्यवसाय का विस्तार करने में मदद कर सकता है जो एफईएम/बीडीसी कुंजी को प्रोग्राम करने में कुशल हैं।
जब कार मालिक कुंजी खो देता है, तो वह FEM/BDC मॉड्यूल और संबंधित ईसीयू को निकाल सकता है, फिर उन्हें तालाबंदी करने वाले को भेज सकता है ताकि नई कुंजी प्रोग्राम की जा सके।साथ ही प्रोग्राम कुंजी और FEM / BDC पर एक सिंक्रनाइज़ेशन परीक्षण करें.

6. समस्या निवारण - जब कुंजी कार शुरू नहीं कर सकता है, इस परीक्षण मंच का उपयोग यह पता लगाने के लिए किया जा सकता है कि क्या यह FEM / BDC और कुंजी के बीच असंगतता के कारण होता है।

7यह परीक्षण मंच समर्पित OEM FEM/BDC फास्ट कनेक्टर को अपनाता है, जो कनेक्शन को सरल, अधिक सुविधाजनक और विश्वसनीय बनाता है। यह FEM/BDC मॉड्यूल के संचार पिन को मोड़ नहीं देगा।

8. बीएमडब्ल्यू एफईएम / बीडीसी प्रोग्रामिंग परीक्षण प्लेटफॉर्म के लिए गोडियाग संरचना विवरण
1) DB25 महिला कनेक्टर (GODIAG GT100 के DB25 पुरुष पोर्ट को जोड़ने के लिए प्रयोग किया जाता है)
2) इग्निशन सिमुलेटेड स्टार्ट स्विच।

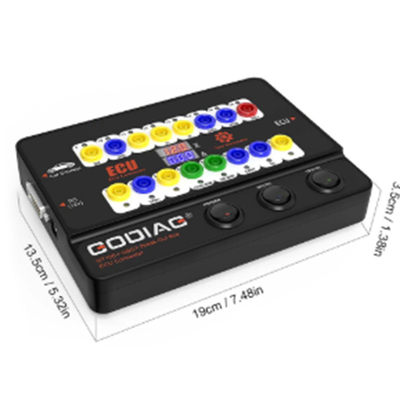

9आयाम


GODIAG बीएमडब्ल्यू सीएएस4 / सीएएस4+ प्रोग्रामिंग टेस्ट प्लेटफॉर्म

गोडियाग सीएएस4 / सीएएस4+ प्रोग्रामिंग टेस्ट प्लेटफॉर्म बीएमडब्ल्यू तालाबंदी, रखरखाव इंजीनियरों और सीएएस4 / सीएएस4+ प्रोग्रामिंग इंजीनियरों के लिए विकसित एक समर्पित उपकरण है।


1. गोडियाग GT100 और xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 आदि के साथ मिलकर काम करके, गोडियाग CAS4 / CAS4+ परीक्षण मंच सभी कुंजी खो जाने पर नई कुंजी प्रोग्राम कर सकता है,
नई कुंजी जोड़ सकते हैं और CAS4 / CAS4+ ECU मॉड्यूल को बदल सकते हैं।

2. कार पर CAS4 / CAS4 + मॉड्यूल को फिर से स्थापित करने से पहले, आपको यह परीक्षण प्लेटफॉर्म को CAS मॉड्यूल से कनेक्ट करने की अनुमति है ताकि यह परीक्षण किया जा सके कि क्या यह संवाद कर सकता है
या कोई खराबी है।

3. पूर्व प्रसंस्करण के बाद डेटा को बाहर पढ़ने और बैकअप करने के लिए उपयोग किया जाता है, CAS4 / CAS4 + इमोबिलिज़र मॉड्यूल को बदलने के लिए उपयोग किया जाता है (उदाहरण के लिएः आराम से पहुंच के साथ 3-पोर्ट इमोबिलिज़र सिस्टम के साथ 2-पोर्ट CAS4 को बदलें) ।

4. कार में वापस सीएएस4 / सीएएस4 + मॉड्यूल स्थापित करने से पहले इसका उपयोग यह परीक्षण करने के लिए किया जा सकता है कि क्या प्रोग्राम की कुंजी सीएएस4 सीएएस4 + के साथ सिंक्रनाइज़ होती है।

5गोडियाग का सीएएस4/सीएएस4+ परीक्षण प्लेटफॉर्म उन इंजीनियरों के लिए व्यवसाय का विस्तार करने में मदद कर सकता है जो सीएएस4/सीएएस4+ कुंजी को प्रोग्राम करने में कुशल हैं।
जब कार मालिक चाबी खो देता है, तो वह सीएएस4 मॉड्यूल और संबंधित ईसीयू निकाल सकता है, फिर उन्हें ताला बनाने वाले को भेज सकता है ताकि नई चाबी प्रोग्राम की जा सके।यह भी प्रोग्राम कुंजी और CAS4 / CAS4+ पर एक सिंक्रनाइज़ेशन परीक्षण करने के लिए.

6. समस्या निवारण - जब कुंजी कार शुरू नहीं कर सकता है, इस परीक्षण मंच का उपयोग यह पता लगाने के लिए किया जा सकता है कि क्या यह कैस 4 कैस 4 + और कुंजी के बीच असंगतता के कारण है।

7. यह परीक्षण मंच समर्पित OEM कैस4 कैस4 + फास्ट कनेक्टर को अपनाता है, जो कनेक्शन को सरल, अधिक सुविधाजनक और विश्वसनीय बनाता है। यह कैस4 कैस4 + मॉड्यूल के संचार पिन को मोड़ नहीं देगा।


8. बीएमडब्ल्यू सीएएस4 /सीएएस4+ प्रोग्रामिंग टेस्ट प्लेटफॉर्म के लिए गोडियाग संरचना विवरण
