उत्पाद का वर्णन

​

GODIAG GT100 फ़ंक्शन और ऑपरेशन गाइड
- OBDII के माध्यम से वाहन और नैदानिक उपकरण को जोड़कर, Godiag GT100 का एलईडी इंगित करेगा कि क्या OBDII नैदानिक इंटरफ़ेस कार के साथ अच्छा संचार करता है।


- वाहन OBDII इंटरफ़ेस के वोल्टेज की निगरानी करें और इसे वास्तविक समय में प्रदर्शित करें। यदि यह 11V से कम है,कृपया निदान और प्रोग्रामिंग को रोकें ताकि वाहन चालू न हो सके/डेटा खो जाए/मॉड्यूल लॉक न हो.


1. ओबीडीआईआई प्रोटोकॉल डिटेक्टर और संचार का पता लगाने



1) GODIAG GT100 को कार के OBDII डायग्नोस्टिक पोर्ट से कनेक्ट करें।
जब उपकरण वोल्टेज प्रदर्शित करता है, तो GODIAG GT100 के पावर स्विच को चालू करें।
3) फिर डायग्नोस्टिक टूल से कनेक्ट करें, जब टूल कार के साथ संवाद कर रहा है, तो संबंधित प्रोटोकॉल का एलईडी संकेतक चमक जाएगा या फ्लैश होगा। (यदि CAN प्रोटोकॉल का पता लगाया जाता है, तो, एलईडी संकेतक के साथ कनेक्ट करें।इसकी अधिकतम चमक होगीजब संचार सफल हो जाता है, तो संबंधित CAN-H और CAN-L मंद या कमजोर चमकेंगे)

2. ईसीयू कनेक्शन: एकल मॉड्यूल कनेक्शन

GODIAG GT100, एक एकल ECU मॉड्यूल से जुड़ा हुआ है, एक एकल मॉड्यूल निदान और प्रोग्रामिंग करने के लिए एक उपयोगकर्ता के लिए सुविधाजनक है।


1) ईसीयू को कलर जंपर से कनेक्ट करें। (यदि ईसीयू CAN प्रोटोकॉल है, तो कृपया जांचें कि क्या आपको 120 ओम प्रतिरोध कनेक्ट करने की आवश्यकता होगी।)
2) गोडियाग जीटी100 को कार के ओबीडीआईआई डायग्नोस्टिक इंटरफेस से जोड़कर या एसी पावर एडाप्टर द्वारा संचालित किया जा सकता है।
3) एकल ईसीयू के लिए डायग्नोस्टिक्स और प्रोग्रामिंग करने के लिए डायग्नोस्टिक्स टूल या ईसीयू प्रोग्रामर को कनेक्ट करके।


3. केला प्लग एक्सटेंशन कनेक्शनः

कार के ओबीडीआईआई 16पिन इंटरफेस का विस्तार आपको यह बताने के लिए करें कि ओबीडीआईआई इंटरफेस कनेक्शन अच्छा है या नहीं, जो ओबीडीआईआई इंटरफेस वोल्टेज तरंग रूप के परीक्षण के लिए सुविधाजनक है।



4. OBD1 डायग्नोस्टिक इंटरफेस को मानक OBD2 में परिवर्तित करें

OBD1 इंटरफेस को OBD2 इंटरफेस में परिवर्तित करने के लिए कनेक्टर का उपयोग करें, डायग्नोस्टिक इंटरफेस संचार प्रोटोकॉल के अनुसार।



5एक ही समय में कई ईसीयू नियंत्रण मॉड्यूल कनेक्ट करें, जो पेशेवर इंजीनियरों के लिए पता लगाने और बनाए रखने के लिए सुविधाजनक है।


6विस्तार केबलों का उपयोग कब करें:डायग्नोस्टिक इंटरफेस स्थान का स्थान डायग्नोस्टिक टूल से कनेक्ट करने के लिए बहुत संकीर्ण है, या उपयोगकर्ता को लगता है कि डायग्नोस्टिक केबल रखरखाव के दौरान पर्याप्त लंबा नहीं है।इसे 1 वर्ष तक बढ़ाया जा सकता है।.2 मीटर.



7. इस्तेमाल की गई बैटरी को बदलते समय कार को पावर देने में सक्षम।




1) गोडियाग जीटी100 के 16/4/5 छेद और कार के ओबीडी2 डायग्नोस्टिक इंटरफेस से कनेक्ट करके बैटरी ए को बिजली की आपूर्ति के लिए तैयार करें।
[नोट 1. Godiag GT100 के पावर स्विच चालू करें। 2. इग्निशन स्विच चालू न करें, कार शुरू न करें]

2) फिर कार में इस्तेमाल की गई बैटरी के साथ ब्रांड नई बैटरी बी की जगह,जो सुनिश्चित करेगा कि कार डेटा हानि और ऑडियो लॉक-अप या ईसीयू नियंत्रण मॉड्यूल के लिए बिजली की कमी के कारण खराबी को रोकने के लिए पूर्ण शक्ति है.


8. समर्पित एडाप्टर जारी किया जाएगा (सहायता GT100 विशेष ECU मॉड्यूल से कनेक्ट)


हार्डवेयर कनेक्शन आरेखः



GODIAG बीएमडब्ल्यू सीएएस4 / सीएएस4+ प्रोग्रामिंग टेस्ट प्लेटफॉर्म

गोडियाग सीएएस4 / सीएएस4+ प्रोग्रामिंग टेस्ट प्लेटफॉर्म बीएमडब्ल्यू तालाबंदी, रखरखाव इंजीनियरों और सीएएस4 / सीएएस4+ प्रोग्रामिंग इंजीनियरों के लिए विकसित एक समर्पित उपकरण है।


1. गोडियाग GT100 और xhorse vvdi 2 / bmw vvdi bim tool / Autel im608 आदि के साथ मिलकर काम करके, गोडियाग CAS4 / CAS4+ परीक्षण मंच सभी कुंजी खो जाने पर नई कुंजी प्रोग्राम कर सकता है,
नई कुंजी जोड़ सकते हैं और CAS4 / CAS4+ ECU मॉड्यूल को बदल सकते हैं।

2. कार पर CAS4 / CAS4 + मॉड्यूल को फिर से स्थापित करने से पहले, आपको यह परीक्षण प्लेटफॉर्म को CAS मॉड्यूल से कनेक्ट करने की अनुमति है ताकि यह परीक्षण किया जा सके कि क्या यह संवाद कर सकता है
या कोई खराबी है।

3. पूर्व प्रसंस्करण के बाद डेटा को बाहर पढ़ने और बैकअप करने के लिए उपयोग किया जाता है, CAS4 / CAS4 + इमोबिलिज़र मॉड्यूल को बदलने के लिए उपयोग किया जाता है (उदाहरण के लिएः आराम से पहुंच के साथ 3-पोर्ट इमोबिलिज़र सिस्टम के साथ 2-पोर्ट CAS4 को बदलें) ।

4. कार में वापस सीएएस4 / सीएएस4 + मॉड्यूल स्थापित करने से पहले इसका उपयोग यह परीक्षण करने के लिए किया जा सकता है कि क्या प्रोग्राम की कुंजी सीएएस4 सीएएस4 + के साथ सिंक्रनाइज़ होती है।

5गोडियाग का सीएएस4/सीएएस4+ परीक्षण प्लेटफॉर्म उन इंजीनियरों के लिए व्यवसाय का विस्तार करने में मदद कर सकता है जो सीएएस4/सीएएस4+ कुंजी को प्रोग्राम करने में कुशल हैं।
जब कार मालिक चाबी खो देता है, तो वह सीएएस4 मॉड्यूल और संबंधित ईसीयू निकाल सकता है, फिर उन्हें ताला बनाने वाले को भेज सकता है ताकि नई चाबी प्रोग्राम की जा सके।यह भी प्रोग्राम कुंजी और CAS4 / CAS4+ पर एक सिंक्रनाइज़ेशन परीक्षण करने के लिए.

6. समस्या निवारण - जब कुंजी कार शुरू नहीं कर सकता है, इस परीक्षण मंच का उपयोग यह पता लगाने के लिए किया जा सकता है कि क्या यह कैस 4 कैस 4 + और कुंजी के बीच असंगतता के कारण है।

7. यह परीक्षण मंच समर्पित OEM कैस4 कैस4 + फास्ट कनेक्टर को अपनाता है, जो कनेक्शन को सरल, अधिक सुविधाजनक और विश्वसनीय बनाता है। यह कैस4 कैस4 + मॉड्यूल के संचार पिन को मोड़ नहीं देगा।


8. बीएमडब्ल्यू सीएएस4 /सीएएस4+ प्रोग्रामिंग टेस्ट प्लेटफॉर्म के लिए गोडियाग संरचना विवरण

1 DB25 महिला कनेक्टर (जो GODIAG GT100 / GODIAG OBD2 के पुरुष पोर्ट को जोड़ने के लिए प्रयोग किया जाता है) ।
2इग्निशन सिमुलेटेड स्टार्ट स्विच।
3इम्मोबिलिज़र डैशबोर्ड सिमुलेटेड इंडिकेटर।
4 प्रमुख संवेदन क्षेत्र।
5 स्क्रू बोल्ट।
6Godiag OEM समर्पित CAS4 CAS4+ पावर एडाप्टर या CAN कम्युनिकेशन एडाप्टर।
7 Godiag OEM समर्पित CAS4 CAS4+ स्टार्ट कंट्रोल एडाप्टर।

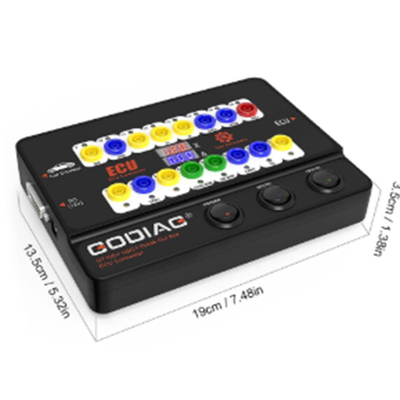

9आयाम


बीएमडब्ल्यू एफईएम/बीडीसी प्रोग्रामिंग के लिए GODIAG टेस्ट प्लेटफॉर्म

गोडियाग एफईएम/बीडीसी प्रोग्रामिंग परीक्षण मंच बीएमडब्ल्यू तालाबंदी, रखरखाव इंजीनियरों और एफईएम/बीडीसी प्रोग्रामिंग इंजीनियरों के लिए विकसित एक समर्पित उपकरण है।



गोडियाग एफईएम/बीडीसी प्रोग्रामिंग परीक्षण प्लेटफॉर्म 5 प्रमुख विशेषताएंः

1. FEM/BDC इमोबिलिज़र प्रणाली के लिए तालाबंदियों को आसान और सुविधाजनक कनेक्शन प्रदान करें।
2. प्रोग्राम किए गए FEM / BDC और कुंजी के लिए सिंक्रनाइज़ेशन परीक्षण करें
3. एफईएम/बीडीसी को पेशेवर रूप से रीसायकल करने वाले इंजीनियरों के लिए एक परीक्षण वातावरण प्रदान करना।
4. ऑटोमोबाइल रखरखाव इंजीनियरों की मदद करें यह जांचने के लिए कि क्या FEM/BDC और कुंजी सही ढंग से सिंक्रनाइज़ हैं.
5. पेशेवर इंजीनियरों को FEM BDC मॉड्यूल और साधनों को जोड़ने के लिए प्रदान करें।



1. गोडियाग जीटी100 और एक्सहॉर्स वीवीडी 2 / बीएमडब्ल्यू वीवीडी बीएम टूल / ऑटेल आईएम608 आदि के साथ मिलकर काम करके, गोडियाग एफईएम / बीडीसी परीक्षण मंच नई कुंजी प्रोग्राम कर सकता है, नई कुंजी जोड़ सकता है और एफईएम / बीडीसी ईसीयू मॉड्यूल को बदल सकता है।



2इस परीक्षण मंच को FEM/BDC मॉड्यूल से जोड़ने की अनुमति दी जाती है ताकि यह परीक्षण किया जा सके कि क्या यह संवाद कर सकता है या कोई खराबी है।



3. पूर्व प्रसंस्करण के बाद डेटा को पढ़ने और बैकअप करने के लिए उपयोग किया जाता है, FEM / BDC इमोबिलिज़र मॉड्यूल को बदलने के लिए उपयोग किया जाता है

4. FEM/BDC मॉड्यूल को कार में वापस स्थापित करने से पहले, इसका उपयोग यह परीक्षण करने के लिए किया जा सकता है कि प्रोग्राम की कुंजी FEM/BDC के साथ सिंक्रनाइज़ होती है या नहीं।

5गोदियाग एफईएम/बीडीसी परीक्षण प्लेटफॉर्म उन इंजीनियरों के लिए व्यवसाय का विस्तार करने में मदद कर सकता है जो एफईएम/बीडीसी कुंजी को प्रोग्राम करने में कुशल हैं।
जब कार मालिक कुंजी खो देता है, तो वह FEM/BDC मॉड्यूल और संबंधित ईसीयू को निकाल सकता है, फिर उन्हें तालाबंदी करने वाले को भेज सकता है ताकि नई कुंजी प्रोग्राम की जा सके।साथ ही प्रोग्राम कुंजी और FEM / BDC पर एक सिंक्रनाइज़ेशन परीक्षण करें.

6. समस्या निवारण - जब कुंजी कार शुरू नहीं कर सकता है, इस परीक्षण मंच का उपयोग यह पता लगाने के लिए किया जा सकता है कि क्या यह FEM / BDC और कुंजी के बीच असंगतता के कारण होता है।

7यह परीक्षण मंच समर्पित OEM FEM/BDC फास्ट कनेक्टर को अपनाता है, जो कनेक्शन को सरल, अधिक सुविधाजनक और विश्वसनीय बनाता है। यह FEM/BDC मॉड्यूल के संचार पिन को मोड़ नहीं देगा।

8. बीएमडब्ल्यू एफईएम / बीडीसी प्रोग्रामिंग परीक्षण प्लेटफॉर्म के लिए गोडियाग संरचना विवरण
1) DB25 महिला कनेक्टर (GODIAG GT100 के DB25 पुरुष पोर्ट को जोड़ने के लिए प्रयोग किया जाता है)
2) इग्निशन सिमुलेटेड स्टार्ट स्विच।

9आयाम
