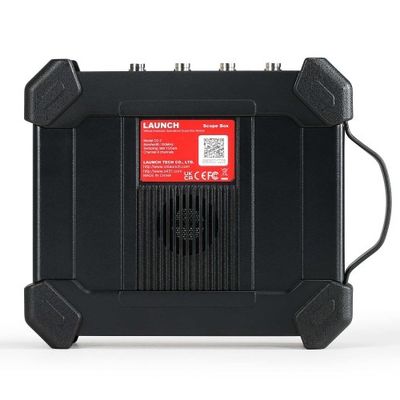

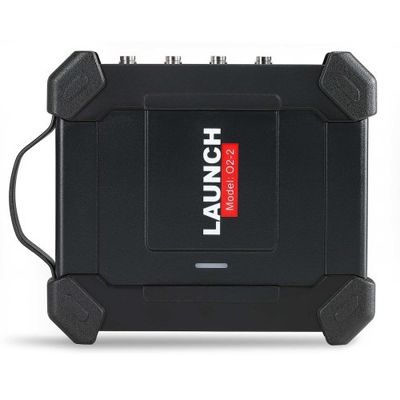

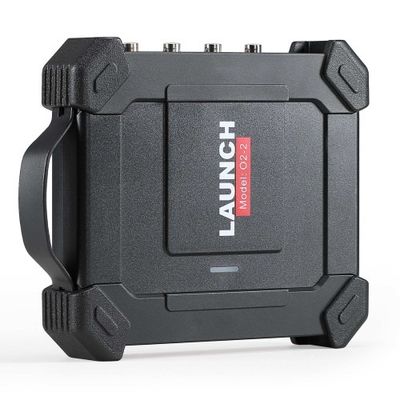

LAUNCH X431 O2-2 स्कोप बॉक्स ऑसिलोस्कोप 4 चैनल 100MHz USB DC ऑटोमोटिव ऑसिलोस्कोप PRO3S+ V5.0/PAD V/ PAD VII के साथ काम करता है
| उत्पत्ति के प्लेस | चीन |
|---|---|
| ब्रांड नाम | LAUNCH X431 O2-2 Scope Box |
| मॉडल संख्या | X431 O2-2 स्कोप बॉक्स लॉन्च करें |
| न्यूनतम आदेश मात्रा | 1 |
| मूल्य | $550 |
| पैकेजिंग विवरण | 44*38*14 सेमी /4.9 किग्रा |
| प्रसव के समय | 1 कार्य दिवस |
| भुगतान शर्तें | टी/टी, वेस्टर्न यूनियन, मनीग्राम |
| आपूर्ति की क्षमता | 1000 |
नि: शुल्क नमूने और कूपन के लिए मुझसे संपर्क करें।
Whatsapp:0086 18588475571
WeChat: 0086 18588475571
स्काइप: sales10@aixton.com
यदि आपको कोई चिंता है, तो हम 24 घंटे ऑनलाइन सहायता प्रदान करते हैं।
xउत्पाद विवरण
| मॉडल का नाम | X431 O2-2 स्कोप बॉक्स लॉन्च करें | उत्पत्ति | मुख्य भूमि चीन |
|---|---|---|---|
| गुणवत्ता | बेहतर | बैंडविड्थ | 100MHz |
| वृद्धि समय | ≤3.5ns (विशिष्ट) | अधिकतम नमूनाकरण दर | 1Gbps (चार चैनलों के लिए) |
| इनपुट प्रतिरोध | 1m ± ± 1.5% | ||
| प्रमुखता देना | ऑटोमोटिव ऑसिलोस्कोप,4 चैनल 100MHz ऑसिलोस्कोप,लॉन्च X431 100MHz ऑसिलोस्कोप |
||
उत्पाद विवरण
उत्पाद विवरण
लॉन्च O2-2 स्कोप बॉक्स उपयोगकर्ता को एक विशेष वेवफॉर्म कैप्चर करने की अनुमति देता है जो प्रक्रिया को अन्य स्कोप की तुलना में 70% अधिक कुशल बनाता है। इसमें भविष्य के विश्लेषण के लिए उच्च-रिज़ॉल्यूशन वेवफॉर्म डेटा को रिकॉर्ड और प्लेबैक करने की क्षमता है। वर्चुअल कीबोर्ड पर क्लिक करके सीधे नाम और अक्षर इनपुट करने की इसकी क्षमता प्रक्रिया को सुव्यवस्थित करती है और 90% दक्षता सुधार में योगदान करती है।
जटिल विद्युत दोषों को हल करने के लिए लॉन्च O2-2 स्कोप बॉक्सएक नए डिज़ाइन और उन्नत हार्डवेयर की विशेषता, लॉन्च O2-2 स्कोपबॉक्स एक बहुमुखी और उपयोग में आसान ऐड-ऑन मॉड्यूल है जो विभिन्न विद्युत घटकों, जैसे सेंसर, एक्ट्यूएटर और सर्किट पर उच्च स्तर के दोषों का पता लगा सकता है। O2-2 एप्लिकेशन के माध्यम से X-431 श्रृंखला स्कैन टूल के साथ एकीकृत करके, यह सटीक और निर्णायक नैदानिक दोष प्रदान करता है जो दुकान और तकनीशियन को उनके स्कैन टूल की कार्यक्षमता को बढ़ाने में सक्षम बनाता है।
निर्णायक नैदानिक परिणामों के लिए O2-2 एप्लिकेशन के माध्यम से X-431 श्रृंखला स्कैन टूल (जैसे X431 PRO ELITE, X431 थ्रॉटल, X431 पैड II AE, X431 टॉर्क, X431 टर्बो, X431 Pro3S+, X431 PAD V, X431 PAD VII, X431 IMMO Elite, X431 IMMO PLUS) के साथ एकीकृत करें।
मुख्य विशेषताएं:
4 चैनल
बैंडविड्थ 100MHz
ऑटो कॉन्फ़िगरेशन
एक क्लिक से वेवफॉर्म सहेजें
कर्सर माप
एक-क्लिक प्रीसेट वेवफॉर्म पैरामीटर सेटिंग्स
डेमो मोड
ऑनलाइन सहायता
वेवफॉर्म गणित संचालन
23 स्वचालित माप
विशेषताएँ:
1. ईसीयू समस्या निवारण और निदान
2. भविष्य के विश्लेषण के लिए उच्च-रिज़ॉल्यूशन वेवफॉर्म डेटा को रिकॉर्ड और प्लेबैक करने की क्षमता है। एक कुंजी सक्षम फ़ंक्शन उपयोगकर्ताओं को कैप्चर करने की अनुमति देता है
3. एक विशेष वेवफॉर्म जो प्रक्रिया को अन्य स्कोप की तुलना में 70% अधिक कुशल बनाता है
4. आसान स्विच के लिए एक स्क्रीन पर प्रदर्शित 23 प्रकार के स्वचालित मापों तक पहुंच
5. वर्चुअल कीबोर्ड पर क्लिक करके सीधे नाम और अक्षर इनपुट करने की क्षमता, यह ऑपरेशन प्रक्रिया को सुव्यवस्थित करता है और 90% दक्षता में योगदान देता है
6. 50M तक बफर मेमोरी
7. सटीक विवरणों की समीक्षा करने के लिए ज़ूम इन/आउट सुविधा का उपयोग करें
8. अनुकूलन योग्य व्यक्तिगत सिस्टम सेटिंग्स जिन्हें देखने के लिए कॉन्फ़िगरेशन फ़ाइलों के रूप में सहेजा जा सकता है
9. स्व-अंशांकन फ़ंक्शन अधिकतम माप सटीकता के लिए ऑसिलोस्कोप सिग्नल पथ का अनुकूलन करने की अनुमति देता है
10. उच्च स्तर के वेवफॉर्म विश्लेषण के लिए वेवफॉर्म गणित संचालन, जैसे कि जोड़, घटाव, गुणन और एफएफटी फ़ंक्शन को बढ़ाता है
11. कई ऑटोमोटिव परीक्षण जिनमें सर्किट, सेंसर, एक्ट्यूएटर, इग्निशन परीक्षण और बहुत कुछ शामिल हैं
बहु भाषा उपयोगकर्ता इंटरफ़ेस
12. लैपटॉप, टैबलेट आदि जैसे बाहरी उपकरणों में USB सिंक डेटा ट्रांसफर।
कार्य:
एकाधिक वाहन प्रीसेट प्रोजेक्ट परीक्षणों का समर्थन करता है
विभिन्न प्रकार के ऑटोमोटिव प्रीसेट प्रोजेक्ट परीक्षणों का समर्थन करता है, जैसे सर्किट, सेंसर, एक्ट्यूएटर, इग्निशन परीक्षण, संचार परीक्षण और संयोजन परीक्षण, और प्रत्येक परीक्षण के लिए विभिन्न पैरामीटर और विशिष्ट कनेक्शन विधियों को प्रीसेट करता है।
23 स्वचालित माप सेटिंग्स
23 स्वचालित माप सेटिंग्स एक स्क्रीन पर प्रदर्शित की जाती हैं, जो एक नज़र में स्पष्ट है और हल्के स्पर्श से क्लिक की जा सकती हैं। यह एक-क्लिक समाशोधन का समर्थन करता है, पृष्ठों को मोड़ने और कई बार खोज करने की थकावट को समाप्त करता है, जिससे स्वचालित माप का उपयोग करना आसान और सुविधाजनक हो जाता है।
त्वरित ट्रिगर स्रोत स्विचिंग
एज, पल्स और अन्य ट्रिगर्स का समर्थन करता है। सरल और सहज ट्रिगर सेटिंग्स और तेज़ ट्रिगर स्रोत स्विचिंग विधियाँ ऑसिलोस्कोप एप्लिकेशन के सबसे कठिन हिस्से को बेहद आसान बनाती हैं।
एक क्लिक से वेवफॉर्म प्रीसेट पैरामीटर जल्दी बनाएं
वेवफॉर्म का परीक्षण करते समय, आप वर्तमान इंटरफ़ेस पर मौजूदा सेटिंग्स को एक क्लिक से वेवफॉर्म प्रीसेट पैरामीटर के रूप में सहेज सकते हैं। बाद में समान वेवफॉर्म का परीक्षण करते समय, आप बार-बार सेटिंग्स के बिना सीधे प्रीसेट पैरामीटर लोड कर सकते हैं।
एक क्लिक से वेवफॉर्म को जल्दी से सहेजें
वर्तमान में स्क्रीन पर प्रदर्शित वेवफॉर्म को एक क्लिक से जल्दी से सहेजें और इसे स्वचालित रूप से निर्दिष्ट प्रारूप में सहेजें। इसका उपयोग बाद में प्रदर्शन के लिए सीधे संदर्भ चैनल वेवफॉर्म के रूप में किया जा सकता है।
सुविधाजनक कर्सर ऑपरेशन
क्रमशः एक क्लिक से क्षैतिज और ऊर्ध्वाधर कर्सर चालू करें। प्रत्येक कर्सर को स्वतंत्र रूप से खींचा जा सकता है, और कर्सर ट्रैकिंग को भी सरल हाइलाइट स्पर्शों के माध्यम से सीधे लागू किया जाता है, जिससे समग्र दक्षता 80% से अधिक बढ़ जाती है।
तदनुसार कर्सर/फेज रूलर परिवर्तन का समर्थन करें
जब वेवफॉर्म ज़ूम इन/आउट हो जाता है, तो कर्सर और फेज़ स्केल तदनुसार बदल सकते हैं, जिससे माप सीमा अपरिवर्तित रहती है।
2-बिंदु स्पर्श का समर्थन करता है, वेवफॉर्म को लंबवत या क्षैतिज रूप से ज़ूम इन या आउट किया जा सकता है
वेवफॉर्म को क्षैतिज या लंबवत रूप से ज़ूम इन या आउट करने के लिए 2 बिंदुओं के साथ क्षैतिज या लंबवत खींचें।
डेमो फ़ंक्शन का समर्थन करें
ऑसिलोस्कोप कनेक्ट किए बिना सामान्य कार्यों का प्रदर्शन करने के लिए प्रीसेट साइन वेवफॉर्म।
वेवफॉर्म गणित संचालन का समर्थन करता है
तेज़ फूरियर ट्रांसफ़ॉर्म के अलावा, दो चैनल वेवफॉर्म के जोड़, घटाव, गुणन और विभाजन गणना का समर्थन करता है।
लॉन्च O2-2 स्कोप बॉक्स और लॉन्च O2-1 स्कोप बॉक्स के बीच विस्तृत तुलना
| मॉडल | O2-1 | O2-2 |
| चैनल | 4 | 4 |
| बैंडविड्थ | 100MHz | 100MHz |
| राइज टाइम | ≤3.5ns(विशिष्ट) | ≤3.5ns |
| अधिकतम नमूना दर | 1Gbps(चार चैनलों के लिए) | 1Gbps |
| इनपुट प्रतिरोध | 1MΩ±1.5% | 1MΩ±1.5% |
| भंडारण गहराई | 50M | 10M |
| नमूनाकरण बिट्स की संख्या | 8bit | 8bit |
| ऊर्ध्वाधर सटीकता | 3% | 3% |
| ऊर्ध्वाधर गियर | 5mV~10V | 5mV~10V |
| इनवर्टिंग | समर्थन | समर्थन |
| चैनल युग्मित | DC, AC | DC, AC |
| समय आधार गियर | 5ns~1ks | 1ns-1ks |
| समय आधार सटीकता | 20ppm | 20ppm |
| नमूनाकरण मोड | सामान्य | सामान्य |
| CANBus डिकोडिंग | CAN, LIN | CAN, LIN |
| ट्रिगर प्रकार | एज, पल्स चौड़ाई | एज, पल्स चौड़ाई |
| ट्रिगर मोड | सामान्य, ऑटो और सिंगल एसईक्यू | सामान्य, ऑटो और सिंगल एसईक्यू |
| ट्रिगर युग्मन | DC, शोर अस्वीकृति | DC, शोर अस्वीकृति |
| गणित | डबल वेवएफएफटी | डबल वेवएफएफटी |
| प्रदर्शन | YT,ज़ूम,रोल | YT,ज़ूम,रोल |
| रोल मोड | 200ms/div~1000s/div | 200ms/div~1000s/div |
| ऑटो कॉन्फ़िगरेशन | समर्थन | समर्थन |
| ऑटो माप | 23 | 23 |
| कर्सर | क्षैतिज कर्सर, ऊर्ध्वाधर कर्सर | क्षैतिज कर्सर, ऊर्ध्वाधर कर्सर |
| द्वारा संचालित | USB पोर्ट, DC IN पोर्ट | USB पोर्ट, DC IN पोर्ट |
| डेटा ट्रांसमिशन विधि | USB | USB |
| वाहन कॉन्फ़िगरेशन विकल्प | सर्किट, सेंसर, एक्ट्यूएटर, इग्निशन | सर्किट, सेंसर, एक्ट्यूएटर, इग्निशन |
| ऑपरेटिंग तापमान | 0℃~50℃ | 0℃~50℃ |
| बिजली की आपूर्ति रेंज | USB:5V/1A DC:12V/24V |
USB:5V/1A DC:12V/24V |
| संगतता | विभिन्न टैबलेट रिज़ॉल्यूशन को विभिन्न एपीपी की आवश्यकता होती है | एक एपीपी कई टैबलेट रिज़ॉल्यूशन के साथ संगत हो सकता है |
| मल्टी-टच जेस्चर | नहीं | 2-बिंदु स्पर्श का समर्थन करता है, वेवफॉर्म को लंबवत या क्षैतिज रूप से ज़ूम इन या आउट किया जा सकता है |
| वाहन कॉन्फ़िगरेशन | नहीं | प्रत्येक परीक्षण परियोजना ऑनलाइन सहायता प्रलेखन का समर्थन कर सकती है (सहायता प्रलेखन बाद में आवश्यकताओं के अनुसार संकलित किया जाएगा) |
| फर्मवेयर अपग्रेड | मैनुअल अपग्रेड | ऑनलाइन अपग्रेड का समर्थन करें |
| ट्रिगर | सामान्य ट्रिगर प्रतीक्षा के दौरान वेवफॉर्म अवलोकन का विस्तार नहीं किया जा सकता है। | सामान्य ट्रिगर प्रतीक्षा के दौरान सामान्य रूप से उपयोग किया जा सकता है। |
| डेमो फ़ंक्शन | नहीं | हाँ |
| स्प्लिट-स्क्रीन | नहीं | हाँ |
| नमूना दर | सिंगल चैनल 1G/s, 2 से अधिक चैनल केवल 250M/s | सिंगल चैनल 1G/s, 2 चैनल 500M/s, मल्टीपल चैनल 250M/s |
| शुरू करने का समय | 2-3S | लगभग 16s |
| बिजली की खपत | लगभग 6W | लगभग 7.5W |

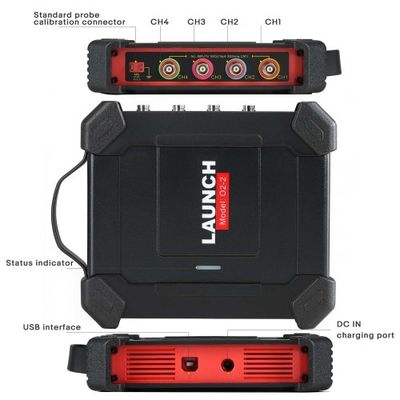

केबलों को कैसे कनेक्ट करें?
विभिन्न अनुप्रयोग परिदृश्यों को विभिन्न कनेक्शन विधियों की आवश्यकता होती है (कोई फर्क नहीं पड़ता कि कौन सा अनुप्रयोग परिदृश्य है, निम्नलिखित कनेक्शन आवश्यक हैं):
सबसे पहले, डबल-क्लिप पावर केबल के माध्यम से ऑसिलोस्कोप बॉक्स को पावर दें: डबल-क्लिप पावर केबल के एक सिरे को ऑसिलोस्कोप बॉक्स के पावर इंटरफ़ेस से कनेक्ट करें, और दूसरे सिरे को वाहन की बैटरी से पावर लेने के लिए कनेक्ट करें (लाल को सकारात्मक ध्रुव से जोड़ा जाता है, काला को नकारात्मक ध्रुव से जोड़ा जाता है)।
नोट: * PADVII श्रृंखला टैबलेट USB बिजली आपूर्ति का समर्थन करते हैं।
2. USB केबल के टाइप बी टर्मिनल को ऑसिलोस्कोप के टाइप बी इंटरफ़ेस से कनेक्ट करें, और दूसरे सिरे को डायग्नोस्टिक डिवाइस के USB इंटरफ़ेस से कनेक्ट करें।
विशिष्टता:
| चैनल | 4 |
| बैंडविड्थ | 100MHz |
| बढ़ता समय | 3.5ns (विशिष्ट) |
| सटीकता | ±3% |
| इनपुट प्रतिबाधा | 1M ±1.5% |
| इनपुट प्रकार | सिंगल-एंडेड, बीएनसी कनेक्टर |
| इनपुट युग्मन | DC, AC |
| अतिभार संरक्षण | सिंगल इनपुट पर ±200V |
| टाइमबेस रेंज | 1ns~1ks (1 चैनल) |
| 1ns~1ks (2 चैनल) | |
| 1ns~1ks (4 चैनल) | |
| ऊर्ध्वाधर संकल्प | 8bits |
| बफर मेमोरी | 10M (4 चैनलों के लिए) |
| पावर इंटरफ़ेस | USB पोर्ट, DC IN पोर्ट |
| के माध्यम से डेटा विनिमय | USB |
| ट्रिगर मोड | सामान्य, ऑटो और सिंगल एसईक्यू |
| उन्नत ट्रिगर | एज, पल्स चौड़ाई |

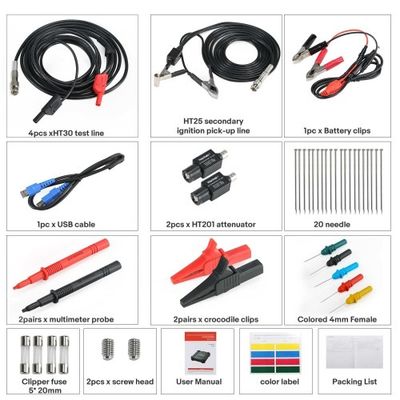

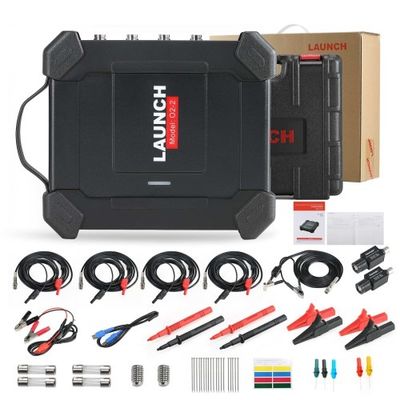

पैकेज सूची:
1pc x लॉन्च O2-2 मुख्य इकाई
1pc x BNC से 4mm इंटरफ़ेस टेस्ट केबल
1pc x द्वितीयक इग्निशन पिकअप केबल
1pc x USB केबल
1pc x 20:1 एटिन्यूएटर
1pc x मल्टीमीटर जांच
1pc x बैटरी क्लिप
1pc x पियर्सिंग जांच सेट
2pcs x मगरमच्छ क्लिप
1pc x स्वतंत्र इग्निशन एक्सटेंशन केबल
1pc x COP स्वतंत्र इग्निशन जांच
