XTOOL M821 M822 मर्सिडीज-बेंज एडाप्टर KC501/X100 Pad3/X100 Max की प्रोग्रामर के साथ काम करता है मर्सिडीज-बेंज के लिए सभी चाबियाँ खो गईं

उत्पाद विवरण

XTOOL M821 M822 एडाप्टर मर्सिडीज-बेंज ऑल कीज़ लॉस्ट के लिए KC501/X100 Pad3/X100 Max की प्रोग्रामर के साथ काम करता है

XTOOL M821 M822 मर्सिडीज-बेंज ऑल कीज़ लॉस्ट कम्युनिकेशन एडाप्टर का उपयोग कई मर्सिडीज-बेंज मॉड्यूल के लिए सभी चाबियों के खो जाने वाले प्रोग्रामिंग को पूरा करने और अनुकूलित करने के लिए किया जाता है। M821 एडाप्टर के साथ, आप प्रक्रिया पर गणना समय का 65% तक बचा सकते हैं, या आपको सैकड़ों बार की एमुलेटर कुंजी को अंदर और बाहर प्लग करने से बचा सकते हैं।

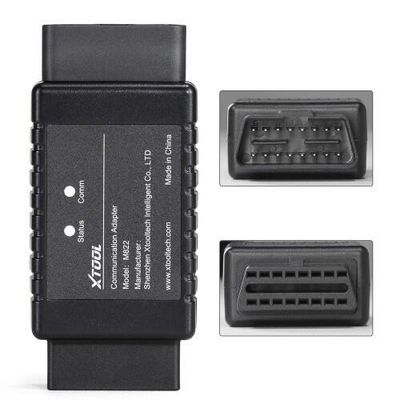

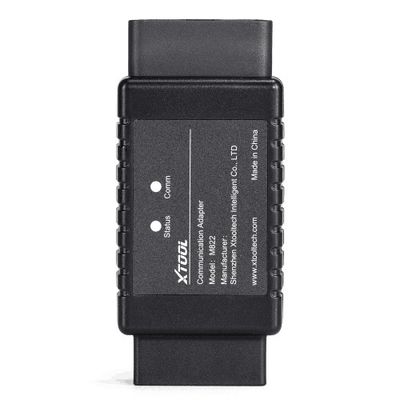

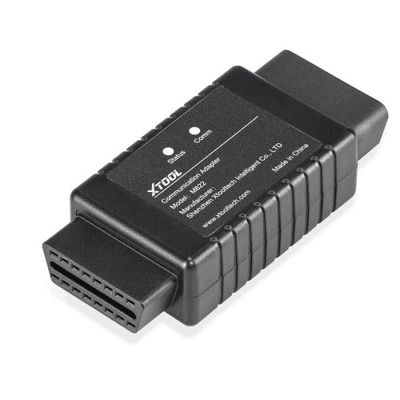

XTOOL M821 एडाप्टर फ़ीचर:

1. OBD-16 पोर्ट: J1Z02_BENZ संचार केबल से कनेक्ट करने या डु पोंट केबलों के माध्यम से EIS/EZS मॉड्यूल से कनेक्ट करने के लिए उपयोग किया जाता है।
सावधानी: सीधे कार पर OBD पोर्ट से कनेक्ट न करें।
2. स्थिति प्रकाश: एडाप्टर की बिजली की स्थिति दिखाता है। जब लाल बत्तियाँ जलती हैं, तो यह इंगित करता है कि बिजली चालू है।
3. कम्युन लाइट: एडाप्टर की संचार स्थिति दिखाता है। जब नीली बत्तियाँ जलती हैं, तो यह इंगित करता है कि एडाप्टर टैबलेट के साथ संचार कर रहा है।
4. DB15 पोर्ट: XTOOL टैबलेट की मुख्य केबल से कनेक्ट करने के लिए उपयोग किया जाता है।
नोट: M821 एडाप्टर से कनेक्ट करने से पहले, कृपया मुख्य केबल से OBD2-16 कनेक्टर को डिस्कनेक्ट करें।

सूचना:
1. XTOOL के साथ काम करने की आवश्यकता हैKC501, PAD3, PAD3 SE
2. कृपया पहले अपने मर्सिडीज-बेंज की प्रोग्रामिंग सॉफ़्टवेयर को नवीनतम संस्करण 27.10 में अपडेट करें
3. मर्सिडीज-बेंज ऑल की लॉस्ट प्रोग्रामिंग फ़ंक्शन ऑनलाइन किया जाना चाहिए। कृपया सुनिश्चित करें कि आप प्रक्रिया करते समय एक टेबल नेटवर्क से कनेक्ट हो रहे हैं।



XTOOL M821 एडाप्टर कनेक्शन विधि

1. USB के माध्यम से KC501 को डिवाइस से कनेक्ट करें।
2. मर्सिडीज-बेंज IR एमुलेटर को KC501 पर कनेक्ट करें।
3. मुख्य केबल से OBD2 कनेक्टर को डिस्कनेक्ट करें, फिर मुख्य केबल का उपयोग करके डिवाइस (या VCI बॉक्स) को M821 एडाप्टर से कनेक्ट करें।
4. मुख्य केबल पर 12V बिजली आपूर्ति कनेक्ट करें।
5. J1K02_BENZ केबल का उपयोग करके EIS/EZS मॉड्यूल को M821 एडाप्टर से कनेक्ट करें। कनेक्शन विवरण के लिए कृपया डिवाइस की जाँच करें।
नोट: J1K02_BENZ केबल के माध्यम से M821 एडाप्टर और EIS/EZS मॉड्यूल कनेक्ट करते समय कृपया डिवाइस में चित्रों की जाँच करें।
नोट: मर्सिडीज-बेंज IR एमुलेटर को संचालित करते समय मॉड्यूल के स्लॉट में प्लग किया जाना चाहिए।
नोट: उन उपकरणों के लिए जो VCI बॉक्स के साथ आते हैं, मुख्य केबल का उपयोग करके M821 एडाप्टर को VCI बॉक्स से कनेक्ट करें, और VCI बॉक्स को ब्लूटूथ के माध्यम से डिवाइस से कनेक्ट रखें।
आप ऐसे उपकरणों के लिए कनेक्शन विवरण डिवाइस में देख सकते हैं।

XTOOL M821 एडाप्टर सपोर्ट EIS मॉड्यूल

W164(OLD) W166 W204 W212(NEW)
W164(NEW) W216 W221 W211

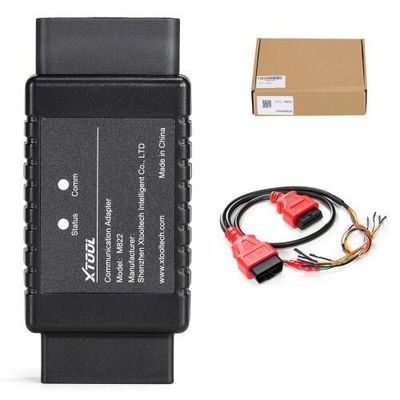

पैकेज सूची:

1pc x मर्सिडीज-बेंज AKL एडाप्टर

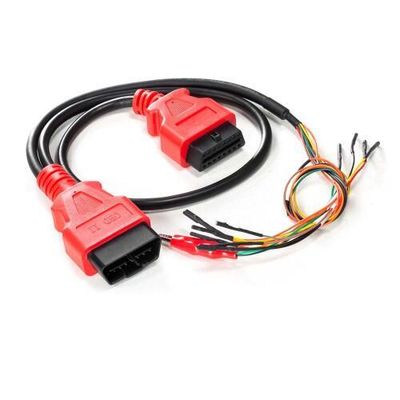

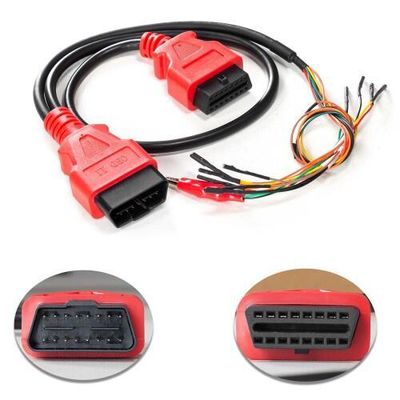

1pc x J1K02_BENZ वायरिंग हार्नेस
1pc x M821 त्वरित मार्गदर्शिका
