XTOOL M822 TOYOTA एडाप्टर X100PAD3/X100PAD Elite/X100MAX के लिए KC501/KS-1 एमुलेटर के साथ काम करता है टोयोटा 8A सभी चाबी खो जाने पर प्रोग्रामिंग के लिए

उत्पाद का वर्णन

XTOOL M822 एडाप्टर कुंजी प्रोग्रामर टोयोटा 8A/मर्सिडीज-बेंज के लिए सभी कुंजी खो दिया XTOOL X100 PAD3 X100 MAX IK618 IP616 IP819 IP819TP के साथ काम

M822 TOYOTA के साथ एडाप्टर, आप प्रक्रिया पर गणना समय का 65% तक बचा सकते हैं, या आप कीबोर्ड एमुलेटर को सैकड़ों बार प्लग करने और बाहर करने से बचा सकते हैं।

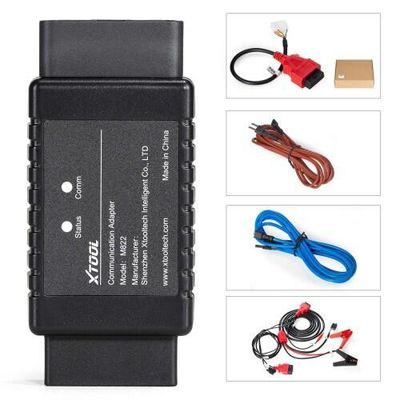

जिन औजारों की आपको ज़रूरत हैः

XTOOL टैबलेट (उदाहरण के लिए XTOOL X100PAD Elite, X100 PAD3, X100 PAD3 SE, X100 MAX, D8, D8BT, D9, D9PRO, A80, A80PRO, A80PRO MASTER, IP616, IP819, IP819TP, IK618)

मुख्य केबल और OBD2-16 कनेक्टर

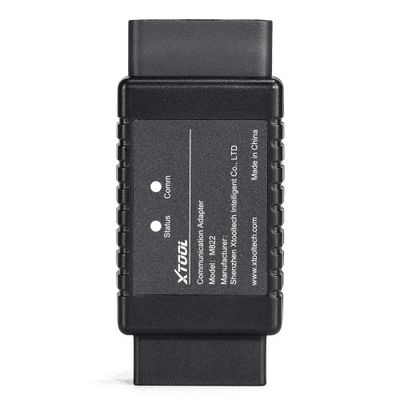

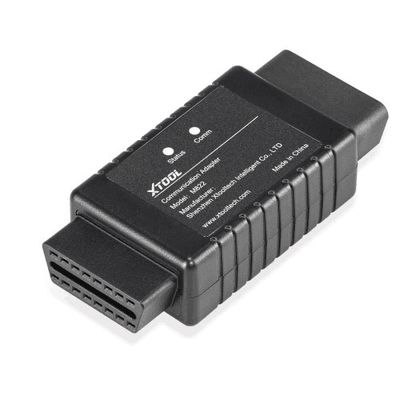

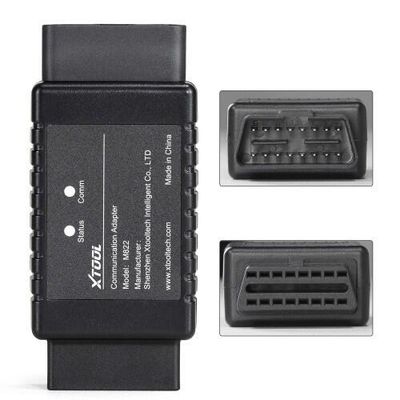

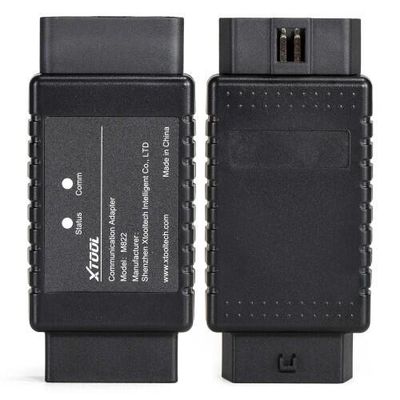

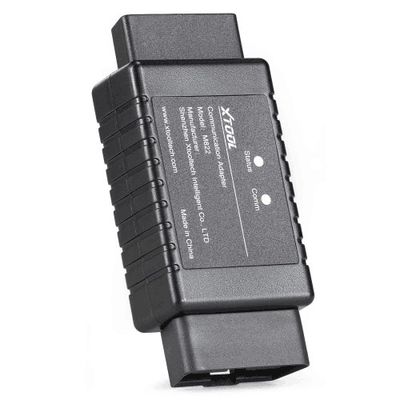

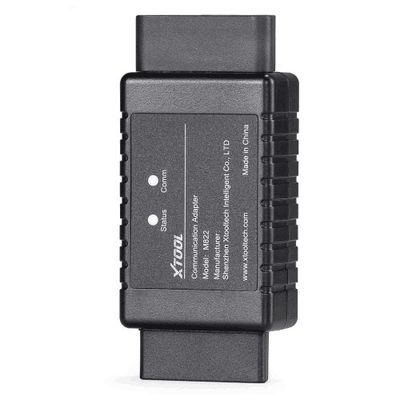

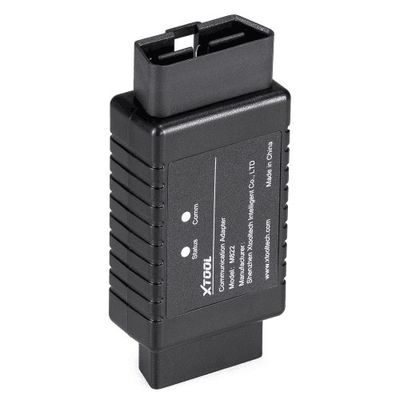

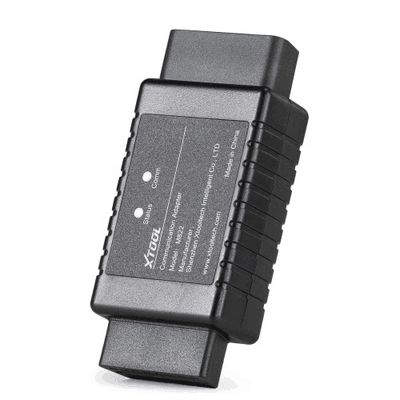

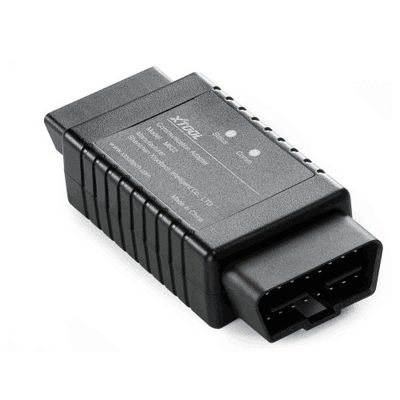

M822 संचार एडाप्टर

टोयोटा 8ए विशेष वायरिंग हार्नेस

KC100 कुंजी प्रोग्रामर

केएस-1 टोयोटा कुंजी अनुकरणकर्ता

नेटवर्क कनेक्शन

समर्थित मॉडल:

2014 से 2019

टोयोटा लेविन के लिए
कोरोला के लिए
RAV4 के लिए
प्राडो के लिए
लैंड क्रूजर के लिए
कैमरी के लिए
हाइलैंडर के लिए
रीज़ के लिए
सिएना के लिए
Hiace के लिए
हिलक्स के लिए
क्राउन क्लगर के लिए
आईएमएमओ बॉक्स F3-F4-K6-S6 के साथ ऐगो के लिए

नोटःयह अमेरिकी मॉडलों के साथ संगत नहीं है। इन मॉडलों के लिए, कृपया रीसेट IMMO फ़ंक्शन का उपयोग करें जो X100PAD3/X100PAD Elite/X100MAX पर समर्थित है।

कनेक्शन विधि

वीआईए ओबीडी कनेक्ट करें:

USB के माध्यम से डिवाइस के लिए KC100/KC501 कनेक्ट और एक KS-1 तैयार
उपकरण (या VCI बॉक्स) को मुख्य केबल का उपयोग करके M822 एडाप्टर से कनेक्ट करें।
टोयोटा केबल को ओबीडी पोर्ट का उपयोग करके कार से कनेक्ट करें।
कार से बैटरी क्लिप निकालें और बैटरी क्लिप का उपयोग केबल को बैटरी से जोड़ने के लिए करें।
फ्यूज बॉक्स से फ्यूज निकालें और उसके अंदर केबल को प्लग करें।
टोयोटा केबल से 12 वी डीसी पुरुष पोर्ट ढूंढें और इसे मुख्य केबल से 12 वी डीसी महिला पोर्ट से कनेक्ट करें।

नोटः

विभिन्न मॉडलों के लिए, कनेक्शन विधि समान नहीं हो सकती है। कभी-कभी एक विस्तार केबल की आवश्यकता होती है, और फ्यूज अलग हो सकता है।कृपया वाहन और फ्यूजबॉक्स से कनेक्ट करते समय विस्तृत वायरिंग आरेख के लिए XTOOL टैबलेट की जाँच करें.

बेंच पर कनेक्ट करें:

USB के माध्यम से डिवाइस के लिए KC100/KC501 कनेक्ट और एक KS-1 तैयार
टोयोटा बेंच केबल से इमोबिलिज़र कनेक्ट करें।
मुख्य केबल और टोयोटा बेंच केबल को M822 एडाप्टर के माध्यम से कनेक्ट करें।
12 वी डीसी एडाप्टर को मुख्य केबल से कनेक्ट करें।

M822 के साथ टोयोटा 8A के लिए सभी कुंजी खो कैसे करेंः

1. टोयोटा सॉफ़्टवेयर (V26.90 या उच्चतर) खोलें और इन मेनू के माध्यम से जाएं: टाइप करके ️ सभी ब्लेड कुंजी खो गई ((8A). उसके बाद, यह मेनू दिखाई देगा.
2. इमोबिलिज़र डेटा पढ़ें का चयन करें. यह आपको नेटवर्क से कनेक्ट करने के लिए नोटिस करेगा, फिर आपको बताएगा कि वाहन से कैसे कनेक्ट करें. कृपया विस्तृत कनेक्शन विधि के लिए "वायरिंग आरेख" देखें.
3. कार से ठीक से कनेक्ट होने के बाद, क्लिक करें और डिवाइस इमोबिलिज़र से डेटा निकालेगा। यह 3 मिनट से अधिक नहीं लगेगा इसलिए कृपया धैर्य से प्रतीक्षा करें.
4. डेटा को पढ़ने के बाद, आप डेटा फ़ाइल का नाम दे सकते हैं और इसे एडाप्टर/टोयोटा फ़ोल्डर में सहेज सकते हैं.
5अब कृपया M822 एडाप्टर को डिस्कनेक्ट करें और वाहन को उसकी मूल स्थिति में वापस करें।
6. सुनिश्चित करें कि KC100/KC501 जुड़ा हुआ है और KS-1 तैयार है, और डिवाइस अभी भी नेटवर्क से जुड़ा हुआ है, तो ¢ जनरेट 8A अनुकरण कुंजी ¢ मेनू पर क्लिक करें,और उस डेटा फ़ाइल का चयन करें जिसे आपने पहले सहेजा है.
7. कुंजी की स्थिति का चयन करें. कृपया ध्यान दें कि सभी पदों के अंदर एक आईडी है, लेकिन उनमें से केवल कुछ एक पंजीकृत कुंजी के अनुरूप है. सामान्य रूप से (यदि कोई कुंजी नहीं है जो मिटा दी गई है),कुंजी स्थिति 1 या 2 के अंदर एक पंजीकृत कुंजी है.
8. KC100 या KC501 को डिवाइस से कनेक्ट करें, और स्लॉट के अंदर KS-1 डालें. अनुकरण उप मास्टर कुंजी उत्पन्न होगी.
9. अनुकरण कुंजी उत्पन्न करने के बाद, कृपया जांचें कि क्या अनुकरण कुंजी का उपयोग किया जा सकता है. यदि नहीं, तो कृपया चरण 6-8 दोहराएं, और किसी अन्य कुंजी स्थिति में बदलने के लिए याद रखें. अनुकरण कुंजी की जांच करने के लिए,अनप्रोग्राम कुंजी से चिप निकालें, KS-1 को इग्निशन स्विच के पास रखें, कुंजी डालें और देखें कि क्या कार चालू हो सकती है। इमोबिलिज़र इंडिकेटर लाइट भी बंद हो जाएगी।
10. यदि कुंजी का उपयोग किया जा सकता है, तो कृपया ओबीडी प्रोग्रामिंग फ़ंक्शन पर जाएं. एक अनुकरण उप मास्टर कुंजी के साथ, शेष प्रक्रिया एक कुंजी जोड़ने के समान होगी.हम पहले पंजीकृत कुंजी की संख्या की जांच करने का सुझाव देते हैं.
नोटः अनुकरण किया गया KS-1 एक पंजीकृत कुंजी के रूप में नहीं दिखाया गया है इसलिए यह कुंजी संख्याओं पर नहीं दिखाया जाएगा।
11. क्लिक करें एक कुंजी जोड़ें, बाहर आने वाली सूचना की जाँच करें, फिर KS-1 को इग्निशन स्विच के पास रखें, और नई कुंजी (चिप के बिना) को इग्निशन स्विच में डालें और इसे चालू करें.
12. जब इमोबिलिज़र सूचक लगातार चमकता है, तो इग्निशन बंद कर दें, नई कुंजी निकालें, नई कुंजी के अंदर चिप स्थापित करें, कुंजी को इग्निशन स्विच के अंदर डालें।इग्निशन चालू न करें.
13. अब इमोबिलिज़र संकेतक फ्लैश होगा. लगभग 1 मिनट के लिए प्रतीक्षा करें, और देखें कि क्या संकेतक बंद हो जाता है. यदि संकेतक बंद हो जाता है, तो कुंजी जोड़ा गया है, और प्रक्रिया पूरी हो गई है. यदि नहीं,कृपया चरण 11-13 दोहराएं.
14इसके बाद कुंजी संख्याओं की फिर से जाँच करें और पहले के परिणामों से तुलना करें और देखें कि क्या कुंजी वाहन के लिए पंजीकृत है।

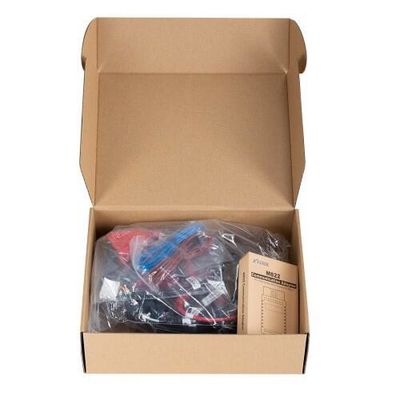

पैकेज सूचीः

1pc x XTOOL M822 टोयोटा एडाप्टर
