XTRUCK Y005 ट्रकों के लिए पेशेवर CAN बस निदान उपकरण∙ NOx सेंसर परीक्षण और CAN नोड खोज

डेस्कविघटन:
Xtruck Y005 NOx सेंसर डिटेक्टर को वाहन रखरखाव इंजीनियरों को आसानी से और जल्दी से CAN बस या मॉड्यूल की समस्या का पता लगाने में मदद करने के लिए डिज़ाइन किया गया है।
Xtruck Y005 NOx सेंसर डिटेक्टर के साथ, आप CAN सर्किट दोष की समस्याओं या यदि NOx मॉड्यूल क्षतिग्रस्त है अधिक तेजी से पता लगा सकते हैं।

मुख्यकार्य:

1जल्दी से पता लगाएं कि क्या CANbus लाइन या मॉड्यूल के साथ कोई समस्या है
2जल्दी से पता लगाएं कि नाइट्रोजन ऑक्साइड मॉड्यूल क्षतिग्रस्त है या नहीं
3समस्या का पता लगाने के लिए रखरखाव कर्मियों की त्वरित सहायता करें

परीक्षण किए गए मॉडलों की सूचीः

सॉफ़्टवेयर अद्यतनःऑनलाइन अद्यतन और निःशुल्क

गारंटीः1 वर्ष की वारंटी, आजीवन बिक्री के बाद सेवाएं

इसका उपयोग कैसे करें?

1..मुख्य परीक्षण लाइन का एक छोर उपकरण से जुड़ा हुआ है और दूसरा छोर नाइट्रोजन और ऑक्सीजन सेंसर से जुड़ा हुआ है।
2नाइट्रोजन और ऑक्सीजन सेंसर हीटिंग
3. नाइट्रोजन और ऑक्सीजन सेंसर कनेक्ट करें, और NOx सेंसर परीक्षण क्लिक करें, 24V या 12V NOx सेंसर परीक्षण चुनें
4. संबंधित मॉडल का चयन करें
5. जब कनेक्शन पूरा हो जाए, तो बटन पर क्लिक करें, और फिर नाइट्रोजन और ऑक्सीजन सेंसर का परीक्षण दर्ज करें। 300 सेकंड के बाद,नाइट्रोजन और ऑक्सीजन एकाग्रता और ऑक्सीजन एकाग्रता प्रदर्शित किया जाएगायदि नाइट्रोजन और ऑक्सीजन सेंसर क्षतिग्रस्त है, तो मशीन संबंधित दोष कोड की सूचना देगी।

परिचालन उपकरणनिविदा:
1दाईं ओर दिखाए अनुसार मुख्य परीक्षण लाइन और उपकरण के बीच कनेक्शन विधि

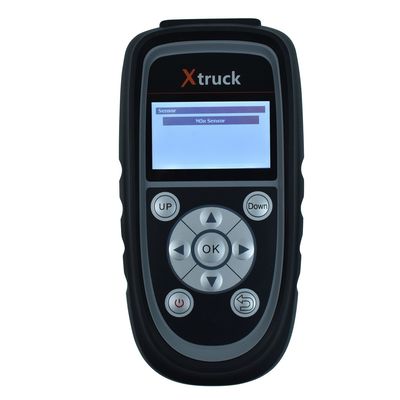

2मेनू में प्रवेश करने के लिए 3 सेकंड के लिए शक्ति दबाएं, जैसा कि दाईं ओर दिखाया गया है

1)कैन-बस नोड खोज
यह फ़ंक्शन ओबीडी इंटरफ़ेस के माध्यम से खोए हुए नोड को खोजने में मदद कर सकता है जो डिवाइस ढूंढ सकता हैCAN बस पर।
चरण 1:मुख्य परीक्षण लाइन का एक छोर उपकरण से जुड़ा हुआ है, और दूसरा छोरवाहन का पता लगाने वाला बंदरगाह OBD।
चरण 2:यदि वायरिंग हार्नेस सही ढंग से जुड़ा हुआ है, स्वचालित रूप से खोज करने के लिए डिवाइस CAN नोड क्लिक करें
कुछ सेकंड के लिए प्रतीक्षा करें, और डिवाइस स्वचालित रूप से वाहन के दोष मुक्त सीएएन मॉड्यूल के लिए खोज करेगा

2) नाइट्रोजन और ऑक्सीजन सेंसर परीक्षक
चरण 1: मुख्य परीक्षण लाइन का एक छोर उपकरण से जुड़ा हुआ है और दूसरा छोर नाइट्रोजन और ऑक्सीजन सेंसर से जुड़ा हुआ है
चरण 2:नाइट्रोजन और ऑक्सीजन सेंसर हीटिंग
नोटः नाइट्रोजन और ऑक्सीजन सेंसर को ही नाइट्रोजन और ऑक्सीजन और ऑक्सीजन की एकाग्रता को सटीक रूप से मापने के लिए गर्म करने की आवश्यकता है।या 24V बैटरी की शक्ति का उपयोग करेंयदि मानक चरणों का पालन नहीं किया जाता है, तो यह डिवाइस और वाहनों को नुकसान पहुंचा सकता है और कंपनी कोई कानूनी दायित्व नहीं लेती है।
चरण 3:नाइट्रोजन और ऑक्सीजन सेंसर कनेक्ट करें, और NOx सेंसर परीक्षण क्लिक करें, 24V या 12V NOx सेंसर परीक्षण चुनें।
नोटःकृपया पुष्टि करें कि नाइट्रोजन और ऑक्सीजन सेंसर की बिजली की आपूर्ति 24V/12V है, गलत चयन नाइट्रोजन और ऑक्सीजन सेंसर को नुकसान पहुंचाएगा।
चरण 4: संबंधित मॉडल का चयन करें
विधि 1: स्वचालित पहचान परीक्षण का चयन करें, मशीन स्वचालित रूप से नाइट्रोजन और ऑक्सीजन सेंसर के अनुसार मॉडल की पहचान करेगी।(ये आंकड़े केवल रखरखाव कर्मियों के लिए संदर्भ प्रदान करते हैं, केवल भत्ता के लिए एकमात्र मानदंड के रूप में नहीं।
विधि 2: ′′मैनुअल पहचान परीक्षण′′ का चयन करें, और विभिन्न प्रकार के नाइट्रोजन और ऑक्सीजन सेंसरों के अनुसार मैन्युअल रूप से संबंधित परीक्षण कार्यक्रम का चयन करें
यदि CAN लाइन ठीक से जुड़ी नहीं है, या नाइट्रोजन और ऑक्सीजन सेंसर के साथ समस्या है, तो CAN सिग्नल नहीं पाया जा सकता है।
चरण 5:
जब कनेक्शन पूरा हो जाता है, जाओ बटन पर क्लिक करें, और फिर नाइट्रोजन और ऑक्सीजन सेंसर का परीक्षण दर्ज करें।नाइट्रोजन और ऑक्सीजन एकाग्रता और ऑक्सीजन एकाग्रता प्रदर्शित किया जाएगायदि नाइट्रोजन और ऑक्सीजन सेंसर क्षतिग्रस्त है, तो मशीन संबंधित दोष कोड की सूचना देगी।

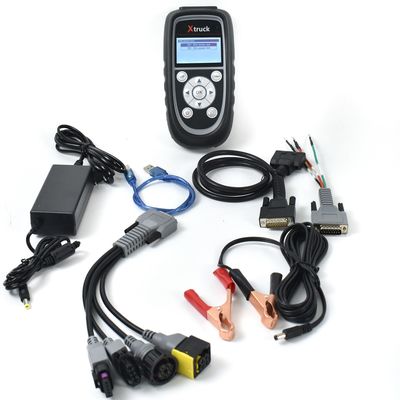

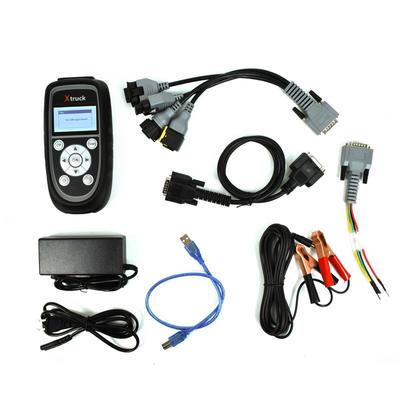

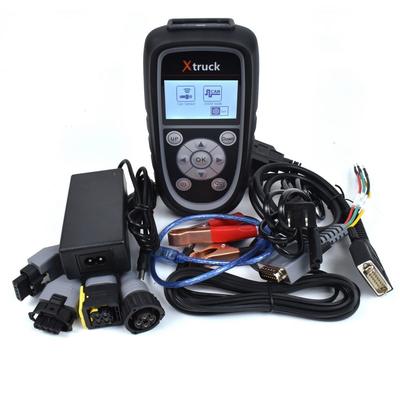

पैकेज में शामिल हैंः

1pc x Xtruck Y005 मुख्य इकाई
1pc x पावर एडाप्टर

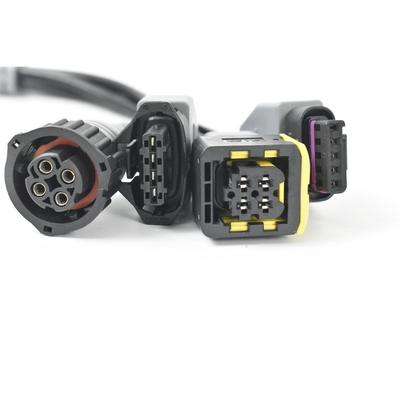

1pc x एक नाइट्रोजन और ऑक्सीजन परीक्षण लाइन में चार
1pc x DB15 मुख्य परीक्षण लाइन
1pc x डिवाइस अद्यतन लाइन
1pc x सिगरेट की लाइटर लाइन (पुरुष और महिला)
