GODIAG GT100+ GT100 Pro ECU कनेक्टर OBDII ब्रेक आउट बॉक्स BMW FEM/BDC CAS4/CAS4+ टेस्ट प्लेटफ़ॉर्म VVDI2/IM608/K518ISE के लिए

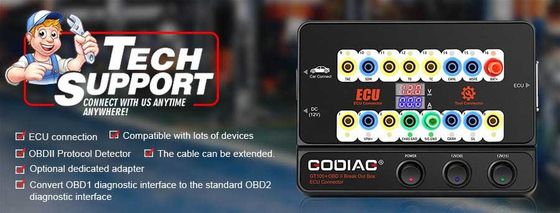

Godiag GT100+ GT100 Pro OBDII ब्रेकआउट बॉक्स ECU बेंच कनेक्टर इलेक्ट्रॉनिक के साथ

• 1 साल की वारंटी।

• KESS V2 और Ktag के साथ उपयोग किया जाता है

• ECU कनेक्शन + OBDII प्रोटोकॉल डिटेक्टर + इलेक्ट्रॉनिक वर्तमान प्रदर्शन

• केबल को बढ़ाया जा सकता है, एक वैकल्पिक समर्पित एडाप्टर के साथ

• LAUNCH, AUTEL, FOXWELL, XHORSE, VXDIAG, CGDI से उपकरणों के साथ संगत.....

• OBD1 डायग्नोस्टिक इंटरफ़ेस को मानक OBD2 डायग्नोस्टिक इंटरफ़ेस में बदलें

• BMW-CAS4 एडाप्टर परीक्षण प्लेटफ़ॉर्म के लिए उपयोग किया जाता है ताकि यह पता लगाया जा सके कि CAS4 कुंजी प्रोग्रामिंग पूरी तरह से काम करती है या नहीं

GT100+ प्रो बनाम GT100

1. GT100+ इलेक्ट्रॉनिक वर्तमान प्रदर्शन जोड़ता है।

2. GT100+ CANBUS प्रोटोकॉल संचार जोड़ता है

3. सभी चाबियाँ खो जाने पर इंस्ट्रूमेंट/इमोबिलाइज़र को रीसेट करें

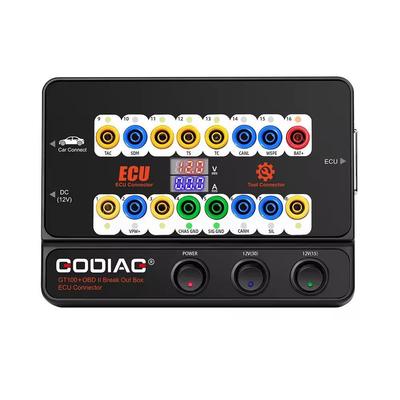

GODIAG GT100+ OBDII प्रोटोकॉल संचार का पता लगाने और ECU रखरखाव / निदान / प्रोग्रामिंग / कोडिंग के लिए एक नवीनतम परीक्षण प्लेटफ़ॉर्म है और सभी चाबियाँ खो जाने के बाद, इंस्ट्रूमेंट और एंटी-थेफ्ट सिस्टम को शॉर्ट-सर्किट करके सक्रिय किया जाता है।

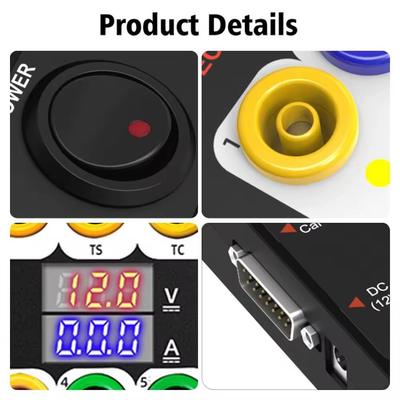

GT100+ में वोल्टेज और करंट डिस्प्ले है। यह रखरखाव इंजीनियरों के लिए ECU की वर्तमान कार्य स्थिति का न्याय करना सुविधाजनक है।

यह कार OBD2 इंटरफ़ेस को सिग्नल डिटेक्शन और इलेक्ट्रिकल लेवल रूपांतरण के लिए 16 पिन में बदल सकता है। वाहन के एकल मॉड्यूल या एकाधिक मॉड्यूल को कनेक्ट करने में सक्षम। यह किसी भी डायग्नोस्टिक टूल से कनेक्ट हो सकता है ताकि यह बताया जा सके कि कार का संचार अच्छा है या नहीं। यह बैटरी बदलते समय कार को बिजली भी दे सकता है ताकि वाहन नियंत्रण मॉड्यूल डेटा खो न जाए, स्वचालित रूप से लॉक हो जाए, कुंजी रिमोट कंट्रोल विफल हो जाए और फॉल्ट लाइट चालू हो जाए।

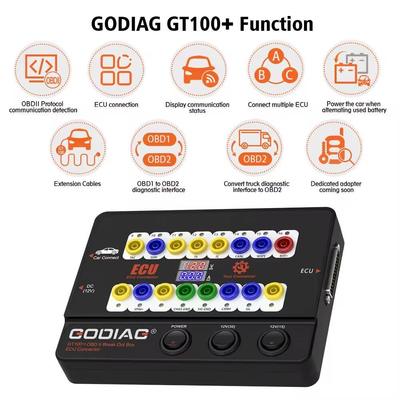

GODIAG GT100+ फ़ंक्शन और ऑपरेशन गाइड

- OBDII के माध्यम से वाहन और डायग्नोस्टिक टूल को जोड़कर, Godiag GT100+ का LED यह संकेत देगा कि OBDII डायग्नोस्टिक इंटरफ़ेस का कार के साथ अच्छा संचार है या नहीं।
- वाहन OBDII इंटरफ़ेस के वोल्टेज की निगरानी करें और इसे वास्तविक समय में प्रदर्शित करें। यदि यह 11V से कम है, तो वाहन के शुरू करने में असमर्थ होने/डेटा हानि/मॉड्यूल लॉक होने से बचने के लिए निदान और प्रोग्रामिंग बंद कर दें।


संकेतक का अर्थ:

1.) यह जांचने के लिए उपयोग किया जाता है कि क्या डायग्नोस्टिक / प्रोग्रामिंग / कोडिंग टूल संचार सिग्नल भेज सकता है।


2.) ECU कनेक्शन: सिंगल मॉड्यूल कनेक्शन

GODIAG GT100+, एक सिंगल ECU मॉड्यूल से जुड़ा है, जो उपयोगकर्ता के लिए सिंगल-मॉड्यूल निदान और प्रोग्रामिंग करना सुविधाजनक है।

3.) VW, Porsche, Mitsubishi आदि के लिए GT100+ प्रोग्राम कुंजी सभी चाबियाँ खो गईं - इंस्ट्रूमेंट या इमोबिलाइज़र मॉड्यूल को सक्रिय करें।

A. VW 4th generation / 5th generation के लिए सभी चाबियाँ खो गईं (उदाहरण के लिए: नया A6L Touareg A4 Q5 A7), कृपया डैशबोर्ड को रोशन करने के लिए GT100+ का उपयोग करें, उसके बाद डेटा संग्रह के लिए GT100+ के महिला एडाप्टर से कनेक्ट करने के लिए की प्रोग्रामर टूल का उपयोग करें। कुछ वाहन डैशबोर्ड रोशन नहीं होंगे, लेकिन डेटा भी एकत्र किया जा सकता है, उदाहरण के लिए: A6L Q7।
B. टोयोटा के लिए इंजन ECU को बदलने या टोयोटा के लिए प्रोग्राम करने के लिए कुछ की प्रोग्रामर का उपयोग करने के लिए जब सभी चाबियाँ खो जाती हैं, तो इसे PIN13-PIN4 को शॉर्ट-सर्किट करने की आवश्यकता होती है
C. सभी चाबियाँ खो जाने पर या सभी रिमोट कुंजी खो जाने पर मित्सुबिशी कुंजी को प्रोग्राम करने के लिए, कृपया PIN1-PIN4 को शॉर्ट-सर्किट करें।
D. सभी चाबियाँ खो जाने पर या सभी रिमोट कुंजी खो जाने पर पोर्श केयेन कुंजी को प्रोग्राम करने के लिए, कृपया पिन3-पिन7 को शॉर्ट सर्किट करें।

4.) वोल्टेज और करंट वैल्यू डिस्प्ले फ़ंक्शन

बेंच पर केला कनेक्टर या db25 समर्पित ECU इंटरफ़ेस का उपयोग करके ECU मॉड्यूल कनेक्ट करें, और Godiag GT100+ वोल्टेज / करंट मान प्रदर्शित करेगा।
उपयोगकर्ता ECU की वर्तमान स्थिति को सहज रूप से देख सकता है। कोई वर्तमान प्रदर्शन नहीं है या वास्तविक प्रदर्शित वर्तमान इंजीनियर की अपेक्षित वर्तमान के अनुरूप नहीं है, तो आप तुरंत जांच सकते हैं कि वायरिंग गलत है या नहीं, यदि वायरिंग सही है, तो वह यह अनुमान लगा सकता है कि ECU खराब हो सकता है, इसलिए नैदानिक संचार करने की कोई आवश्यकता नहीं है और सीधे ECU की मरम्मत कर सकते हैं।

यदि यह बहुत अधिक करंट दिखाता है, तो आप यह भी निर्धारित कर सकते हैं कि केबल गलत तरीके से जुड़ा है या ECU खराब हो गया है।



5.)GT100+ पिन 1, 9, 3, 11 12, 13, 8 [मशीन पर पीले केले कनेक्टर के अनुरूप], ये गैर-मानक obd2 प्रोटोकॉल इंटरफ़ेस CAN BUS या K-Line संचार प्रोटोकॉल प्रदर्शित कर सकते हैं। GT100+ केवल K-Line PWM VPW+ KWP 2000 प्रोटोकॉल प्रदर्शित कर सकता है। GT100 CANBUS K-Line Pwm Vpw+ KWP 2000 प्रोटोकॉल संचार प्रदर्शित करेगा।

6.)ECU डायग्नोस्टिक / प्रोग्रामिंग टूल से कनेक्ट करके बेंच पर एक सिंगल ECU के साथ जल्दी से संचार करें। [जो इंजीनियरों या तकनीशियनों को बेंच पर काम पूरा करने की अनुमति देता है, साथ ही वाहन पर सीधे परीक्षण करते समय अन्य मॉड्यूल में डेटा हानि के जोखिम से भी दूर रहता है।]



7.) एकाधिक वाहन ECU मॉड्यूल कनेक्टिंग. [यह उन इंजीनियरों और तकनीशियनों की समस्या को हल करने के लिए है जिन्हें एक मॉड्यूल प्रोग्राम करते समय एकाधिक ECU को कनेक्ट करने की आवश्यकता होती है, जैसे कि कुंजी प्रोग्रामिंग के लिए एकाधिक ECU मॉड्यूल से कनेक्ट करना]



8.) बैटरी के लिए सहायक बिजली आपूर्ति बदलें- निर्बाध बिजली आपूर्ति कनेक्टिंग मोड। [चूंकि बैटरी को अलग करने पर कुछ वाहनों का एंटीथेफ्ट रिमोट कंट्रोल डेटा विफल या गायब हो जाता है, सहायक बिजली आपूर्ति का उद्देश्य बैटरी को बदलने से पहले GT100+ के माध्यम से वाहन को बिजली की आपूर्ति करना है ताकि वाहन को बिजली की आपूर्ति जारी रहे। यह गारंटी देता है कि बैटरी बदलने के दौरान वाहन ECU बिजली से जुड़ा हुआ है।]



9.)GT100+ का OBD2 केबल 1.4 मीटर लंबा है, जो इस समस्या का समाधान करेगा कि डायग्नोस्टिक टूल केबल पर्याप्त लंबा नहीं है या वाहन डायग्नोस्टिक पोर्ट कनेक्ट करने के लिए बहुत संकीर्ण है। कृपया पहले GT100+ कनेक्ट करें, पावर स्विच चालू करें और आप स्क्रीन पर वोल्टेज देखेंगे जो बता सकता है कि वाहन की बिजली आपूर्ति सामान्य है या नहीं। [जो संशोधित वाहन OBD2 पोर्ट के कारण डायग्नोस्टिक और प्रोग्रामिंग टूल को जलाने के जोखिम से दूर रहता है]



10.)पुराने OBD1 वाहनों या विशेष डायग्नोस्टिक पोर्ट के लिए, कृपया केला प्लग और DB25 जम्पर के माध्यम से GT100+ कनेक्ट करें। OBD1 डायग्नोस्टिक पोर्ट या विशेष डायग्नोस्टिक पोर्ट को मानक OBD2 डायग्नोस्टिक पोर्ट में स्थानांतरित किया जा सकता है।

11.)GT100+ प्रोटोकॉल के अनुसार विशेष ट्रक के OBD1 पोर्ट को मानक OBD2 डायग्नोस्टिक पोर्ट में बदल देगा।



12.) के लिएBMW CAS4/CAS4+ प्रोग्रामिंग टेस्ट प्लेटफ़ॉर्म, इसका उपयोग यह परीक्षण करने के लिए किया जाता है कि प्रोग्राम की गई कुंजी CAS4 के साथ सामान्य रूप से काम करती है या नहीं



13.) के लिएBMW FEM/BDC प्रोग्रामिंग टेस्ट प्लेटफ़ॉर्म




14.) अधिक कनेक्टर और समर्पित मॉड्यूल विकास के अधीन हैं, कृपया प्रतीक्षा करें...



हार्डवेयर कनेक्शन आरेख:



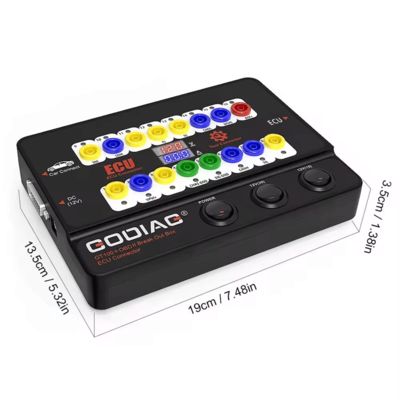

Godiag GT100+ पैरामीटर

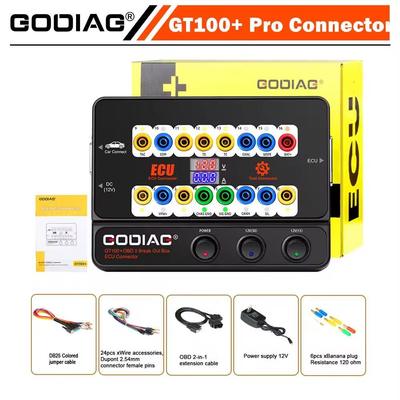

पैकेज में शामिल हैं:

1pc x GT100+ होस्ट
1pc xOBD 2-इन-1 एक्सटेंशन केबल
1pc x रंगीन जम्पर केबल
1pc x बिजली आपूर्ति 12V
1pc x प्रतिरोध 120 ओम
6pcs x केला प्लग
24pcs x वायर एक्सेसरीज़, डु पोंट 2.54 मिमी कनेक्टर महिला पिन
